에스코텍에서 COMATE사를 대리하여 판매하고 있는 볼텍스 유량계 VFM60N Standard Type 제품입니다.
VFM60N Standard Type 제품의 주요 특징에 대해 안내드립니다.
- 습식 초음파 유량 Transducers 극도로 높은 감도, 최소 유량 2m/s까지 감소합니다.
- 극도로 높은 감도, 최소 유량 2m/s까지 감소합니다.
- 1:35 초광폭 턴다운비입니다.
- 방진에 탁월한 독자적인 듀얼 센서 기술을 가지고 있습니다.
- 움직이는 부품 없음, 압력 손실이 매우 적습니다.
- 별도의 센서 없이 밀도 및 질량 흐름 계산이 가능합니다.
- 밀도 보상 기능 사용 가능, 질량 흐름을 위한 흐름 컴퓨터 필요 없습니다.
- 패스워드 보호 기능 및 자가 진단 기능을 제공합니다.

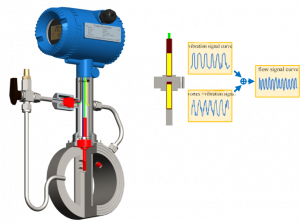

방진
VFM60 와류 유량계는 특허 받은 이중 센서 설계를 가지고 있으며 최신 VPA60 송신기를 사용하여 진동 신호를 감지 및 제거하고 최고의 진동 방지 성능을 제공합니다.

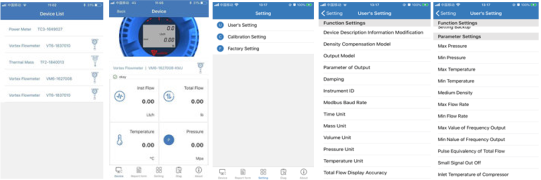

블루투스 작동
- Comate bluetooth 앱을 통한 파라미터 및 기능 설정
- PHM 시스템에서 자동 교차 점검 설정
- Flow signal & data 분석
- 원격진단
VFM60N Standard Type 측정 범위
|
Gas
|
|
|
DN15 및 DN20 파이프
|
최소 6m/s, 최대 60m/s
|
|
0.5인치 및 0.75인치 파이프
|
최소 19.7 ft/s, 최대 196.9 ft/s
|
|
DN25 및 DN32 파이프
|
최소 4m/s, 최대 60m/s
|
|
1인치 및 1.25인치 파이프
|
최소 13.1 ft/s, 최대 196.9 ft/s
|
|
DN40에서 DN300 파이프
|
최소 2m/s, 최대 60m/s
|
|
1.5인치에서 1.2인치 파이프
|
최소 6.7 ft/s, 최대 196.9 ft/s
|
|
Steam
|
|
|
DN15 및 DN20 파이프
|
최소 6m/s, 최대 70m/s
|
|
0.5인치 및 0.75인치 파이프
|
최소 19.7 ft/s, 최대 229.7 ft/s
|
|
DN25 및 DN32 파이프
|
최소 4m/s, 최대 70m/s
|
|
1인치 및 1.25인치 파이프
|
최소 13.1 ft/s, 최대 229.7 ft/s
|
|
DN40에서 DN300 파이프
|
최소 2m/s, 최대 70m/s
|
|
1.5인치에서 1.2인치 파이프
|
최소 6.7 ft/s, 최대 229.7 ft/s
|
|
Liquid
|
|
|
최소 0.3m/s, 최대 7m/s
|
|
VFM60N Standard Type 사양
|
프로세스 연결
(Process Connection)
|
플랜지 (Flange)
|
DN15~DN300 또는
0.5인치에서 12인치까지
|
|
웨이퍼 (Wafer)
|
DN15~DN300 또는
0.5인치에서 12인치까지
|
|
|
유체 온도
(Medium Temperature)
|
표준
|
-40 ~ 150 ℃
또는 -40 ~ 302 ℉
|
|
중간
|
-40 ~ 250 ℃
또는 -40 ~ 482 ℉
|
|
|
고온
|
-40 ~ 350 ℃
또는 -40 ~ 662 ℉
|
|
|
전원 공급
(Power Supply)
|
4~20mA 2 wise system
|
13.5 ~ 42V
|
|
VFM60MV with 4~20mA (2 wire )
|
15.5 ~ 42V
|
|
|
Modbus RTU
|
Current Iq < 9mA 13.4 ~ 42V
|
|
|
레이놀즈 수 및 정확도
(Reynolds and Accuracy) |
Gas/steam (m³/h)
|
±1%RD（Re ≥ 20000）
|
|
±2%RD
（10000 < Re < 20000）
|
||
|
Liquid (m³/h)
|
±0.75%RD
（Re ≥ 20000）
|
|
|
±2%RD
（10000 < Re < 20000）
|
||
|
Gas/steam (m³/h)
|
±1.5%RD（Re ≥ 20000）
|
|
|
±2.5%RD
（10000 < Re < 20000）
|
||
|
턴다운 비율
(Turndown Ratio)
|
Gas
|
1:30
|
|
Steam
|
1:35
|
|
|
Liquid
|
1:22
|
|
|
반복성
(Repeatability)
|
부피 유속 (Volume flow)
|
±0.3%
|
|
질량 유속 (Mass flow)
|
±0.3%
|
|
|
온도 (Temperature)
|
±0.05 ℃
|
|
|
압력 (Pressure)
|
±0.05%FS
|
|
|
상류/하류 필요 사항
(Upstream/Downstream Requires) |
15 x D / 5 x D
|
|
|
Details please check
|
||
|
점성 허용치
(Viscosity Allowance)
|
DN15 또는 0.5 인치 ≤ 4mPas
|
|
|
DN25 또는 1 인치 ≤ 5mPa
|
||
|
DN40~DN300 또는 1.5~12 인치 ≤ 7mPas
|
||
|
진동 방지 (Anti-Vibration)
|
0.5g (파운드-초당 제곱 단위의 가속도로 표시)
|
|
|
디스플레이 (Display)
|
LCD displayer
|
|
|
포화/초포화 스팀 측정
(Saturated/Superheated Steam Measurement) |
Support HART
|
|
|
천연가스/바이오가스, 기타
(Natural gas/Biogas, ect)
|
HART(V5、V7)/ Modbus-RTU/ Pulse
|
|
|
통신 (Communication)
|
HART(V5、V7)/ Modbus-RTU/ Pulse
|
|
|
방폭 (Explosive Proof)
|
NEPSI Ex d II c T3 Gb
|
|
추가적으로 제품에 대한 문의나, 견적이 필요하신 고객님들은
홈페이지, 메일, 연락처로 연락주시면 빠른 상담 도와드릴 수 있도록 하겠습니다.
항상 노력하는 에스코텍(주)가 되겠습니다. 감사합니다.
