[APIX] MRT100G NGD

에스코텍(주)에서 APIX ANALYTICS를 대리하여 판매중인 모듈 MRT100G NGD 제품입니다.

​

이 제품은 APIX ANALYTICS에서 판매되는 모듈입니다.

모듈은 전체적인 분석 GC체인을 내장한 것입니다. 즉, 인젝터, 컬럼, 검출기가 포함되어 있습니다. 이 모듈은 단일 시스템 내에서 다양한 응용 범위를 위해 다중화될 수 있습니다.

​

MRT100G 모델의 경우, 분석 범위를 확장하기 위해 TCD 및 NGD 분석법 2가지로 나뉘어 집니다.

​이 제품의 경우, NGD검출기로 검출되는 모듈입니다.

​

MRT100G NGD 제품의 주요 특징에 대해 안내드립니다.

​

NGD 모델

​

• 다중 구역 및 정밀한 온도 제어가 가능합니다.
• 컬럼(최대 280°C), NGD 검출기(최대 240°C), 주입기(최대 160°C) 온도입니다.
• 초고속 분리 및 검출을 위한 온도 프로그래밍된 온도 제어(최대 100°C/분), C6에서 C13까지 7분 미만의 분석 주기로 진행됩니다.
• 최대 30m 길이의 GC 캐필러리 컬럼입니다.
• C6+ 분석을 위한 검출기 기능으로 블로우백(Blow-back) 방식입니다.
• μ TCD 미열 전도도 검출기 또는 APIX의 고유한 NGD 검출기를 사용할 수 있습니다.

​​

​

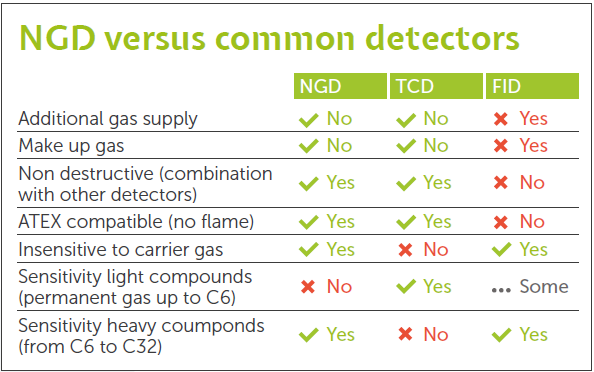

NGD와 TCD 검출기의 차이

TCD(열전도 검출기)와 NGD(나노 중력 측정 검출기) 입니다.

크게 작동원리와 민감도가 주된 차이점입니다.



1.작동 원리

• TCD: 열전도 검출기는 가스 샘플의 열 전도도를 측정하여 분석을 수행합니다. 가스 샘플이 흐르면서 열전도체를 통과하면, 열전도체의 온도가 변화하게 되고 이 변화에 따라 전기 저항이 변화하여 신호가 생성됩니다.
• NGD: 나노 중력 측정 검출기는 나노 스케일의 질량 변화를 감지하여 분석을 수행합니다. 가스 샘플이 표면에 흡착되면, 이로 인해 구조체의 질량이 변화하게 되고 이 변화가 공진 주파수의 변화로 감지됩니다.

​

2.민감도

• TCD: TCD는 다양한 가스를 감지할 수 있지만, 일반적으로 높은 민감도를 가지지는 않습니다.
• NGD: NGD는 나노 스케일의 질량 변화를 감지하기 때문에 매우 뛰어난 민감도를 제공합니다. 이는 매우 낮은 농도의 화합물도 감지할 수 있음을 의미합니다.

​

​

NGD 나노 중력 측정기: 독특한 기술

1. 70MHz 공진 주파수의 공진 구조물에 민감한 층이 코팅되어 있습니다.
2. 화합물의 흡착이 공진 주파수 변화와 질량 변화를 유발합니다.
3. 신호 감도를 높이기 위해 NEMS 어레이를 사용합니다.

​

​

제품 사양

치수	260 * 100 * 60 mm
무게	1.3 kg
캐리어 가스	He, N2, Air
캐리어 가스 소비량	<10mL/min, 주입 루프: 2ul에서 30ul까지 선택 가능
작동 온도 범위	- NGD 검출기: 40°C에서 240°C까지 - GC: 70°C에서 280°C까지. 최대 100°C/min의 프로그램 가능한 램프
캐피러리 칼럼 유형	15m Poly (dimethylsiloxane), 주입 루프: 25 및 10ul로 선택 가능

​

​

​

​

어플리케이션(적용)

BTEX 분석

테르펜 및 실록산 분석

VOC 분석

고분자 화합물 분석



​추가적으로 제품에 대한 문의나, 견적이 필요하신 고객님들은
아래 홈페이지, 메일, 연락처로 연락주시면 빠른 상담 도와드릴 수 있도록 하겠습니다.
항상 노력하는 에스코텍(주)가 되겠습니다. 감사합니다.

---
