에스코텍에서 SIGAS사 대리하여 판매하고 있는 컴프레서 가스 냉각기 GC8003, GC8003E 제품입니다.
가스 냉각기는 뜨거운 가스를 일정한 온도까지 식히는 데 사용하는 설비를 가스 냉각장치라고 합니다.

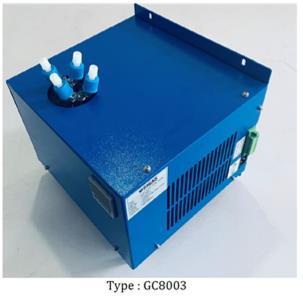

컴프레서 가스 냉각기(Compressor Gas Cooler)
GC8003 / GC8003E 제품의 주요 특징에 대해 안내드립니다.
|
Product Name (제품명)
|
GC 8003
|
GC 8003E
|
|
Supply Power (전원 공급)
|
220VAC ±10% 50Hz 2A
|
220VAC ±10% 50Hz 2A
|
|
Internal Fuse (내부 퓨즈)
|
2A Fast
|
5 A Fast
|
|
Type (형태)
|
Compressor Gas Cooler Wall mount
|
Compressor Gas Cooler with el.
Heater
Wall mount
|
|
Dimension (치수)
|
288×304×310mm L/W/H
include Glass Tubes
|
300 x 304 380mm L/W/H
include Glass Tubes
|
|
Weight (무게)
|
15Kg
|
17Kg
|
|
Number of gas paths
(가스 경로수)
|
1(Two Stage) / 2 (Single Stage)
|
1(Two Stage) / 2 (Single Stage)
|
|
Required Peristaltic Pumps
(필요한 연동 펌프)
|
2 / See options, not included it unit
|
2 / See options, not included it unit
|
|
Regulation (규정)
|
One Stage Regulator: Freon Bypass
|
Two Stage Regulator : Freon/el.
Heater
|
|
Gas dew point setting
(가스 이슬정 설정)
|
+1°C to +7°C default +4.0 °C
|
0°C to +8°C default +4.0 °C
|
|
Dew Point Stability
(이슬정 안전성)
|
±1K
|
±0.5K
|
|
Ambient temperature
(주변 온도)
|
+10 to +50℃
|
+10 to +45℃
|
|
Cooling Capacity
(냉각 용량)
|
350W
|
300W
|
|
Compressor Type
(압축 유형)
|
Rolling Rotor
|
Piston Compressor
|
|
Freon (프레온 가스)
|
R134a
|
R134a
|
GC8003 / GC8003E 제품의 작동 매개변수 특징에 대해 안내드립니다.
|
Gas flow rate per gas inlet
(@dew point 65 °C) |
150 Nl/h | 2.5 Nl/min
|
|
Gas flow rate per gas inlet
(@dew point 55 °C) |
300 Nl/h | 5 Nl/min
|
|
Inlet gas temperature
|
Max 180℃
|
|
Inlet gas humidity
|
Max 45Vol.%
|
|
Max gas Pressure
|
> 1Bar
|
|
Ambient Temperature
|
+10 to +50°C
|
|
Ambient Humidity
|
5 to 90%Rel
|
|
Pressure drop across each gas path
|
5 mbar (V = 125 Nl/h)
|
|
Start preparation time
|
< 20 min
|
|
Color
|
RAL 5005 Blue
|
|
Protection Level
|
IP20 GB4208
|
|
Alarm Signal
|
Passive Contact / Capacity 220VAC 2A Alarm temperature (default) <0°C or >8°C
|
|
Temperature Signal (Optional)
|
4...20mA 3/4 wire system
24VDC power supply(For GC 9003 external) Current signal output load RL<500ohm
|
|
Temperature exchanger body
|
Aluminum
|
GC8003 / GC8003E 제품의 가스 경로 및 재료에 대해 안내드립니다.
|
Glass condenser
|
Borosilicate glass
|
|
Contact surface thermal material
|
Silicone grease
|
|
Gas connection
|
DN 4/6 PVDF
|
|
Condensation connection
|
DN 4/6 PVDF
|
|
Glass condenser
|
Stage 1 : GC I Jet condenser inner Volume 25ml Stage 2 : GC II Coil condenser inner Volume 15ml
Other combinations on request
|
|
Max Gas Flow
|
GC I + GC II 250Nl/h GC II + GC II 150Nl/h
|

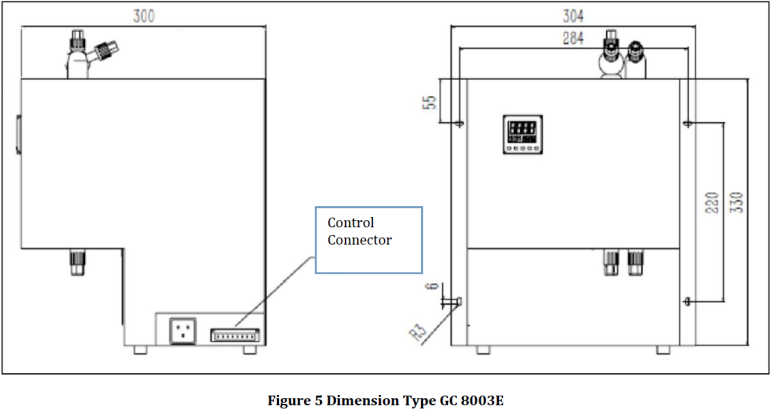

GC8003 / GC8003E 제품의 내부 도면과 치수에 대해 안내드립니다.
추가적으로 제품에 대한 문의나, 견적이 필요하신 고객님들은
홈페이지, 메일, 연락처로 연락주시면 빠른 상담 도와드릴 수 있도록 하겠습니다.
항상 노력하는 에스코텍(주)가 되겠습니다. 감사합니다.
