공조설비 HVAC 개념과 원리

안녕하세요 에스코텍(주)입니다!

오늘은 공조설비 HVAC의 개념과 원리에 대해 알아보려고 합니다!

​





공조설비(Air Conditioning Equipment)는 실내 환경을 쾌적하게 유지하기 위한 모든 장비와 시스템을 포함합니다. 온도 조절, 습도 조절, 공기 청정, 환기 등을 포함하는 광범위한 개념입니다.

공조설비는 상업용, 산업용, 주거용 건물에서 모두 사용됩니다.

​

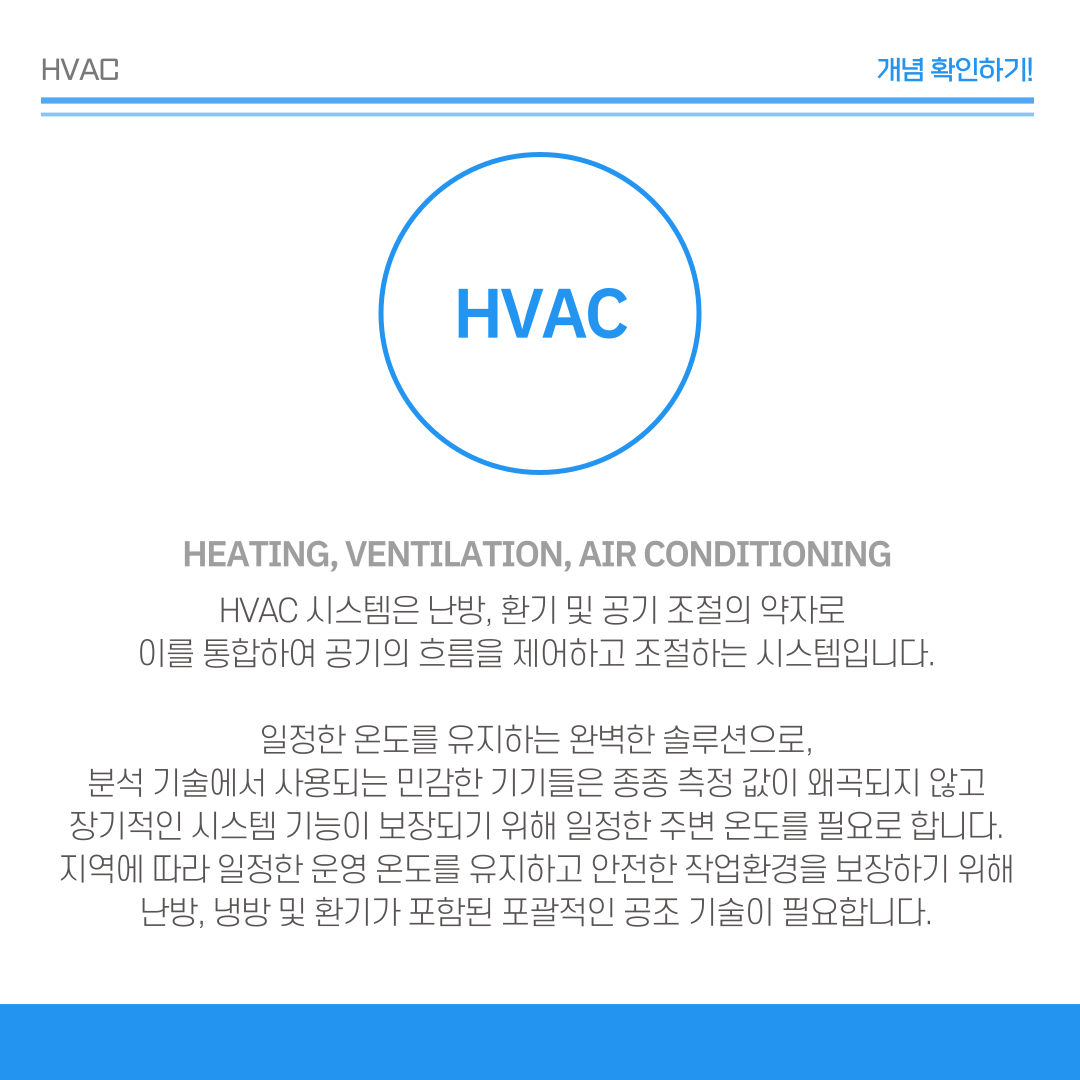

HVAC 시스템(Heating, Ventilation, Air Conditioning)은 난방, 환기 및 공기 조절의 약자로 이를 통합하여 공기의 흐름을 제어하고 조절하는 시스템이라고 할 수 있습니다.

​

즉, "공조설비"의 넓은 의미 안에 포함된 "HVAC"라고 이해하시면 될 것 같습니다.

​

분석 기술에서도 공조 기술이 중요합니다. 분석 기술에 사용되는 민감한 기기들은 측정 값이 왜곡되서는 안 됩니다. 장기적인 시스템 기능이 보장되기 위해서는 일정한 주변 온도로 유지되는 환경이 필요합니다.

따라서 안전하고 정확한 분석 작업환경을 보장하기 위해서는 난방, 냉방, 환기가 포함된 포괄적인 공조 기술이 필요하게 됩니다.

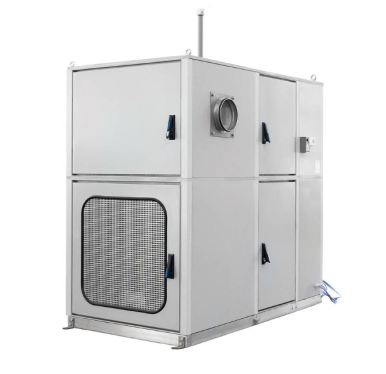

에스코텍은 INTERTEC사의 HVAC를 판매하고 있습니다.

​

"H" 는 Heating

"V" 는 Ventilation

"AC" 는 Air Conditioning

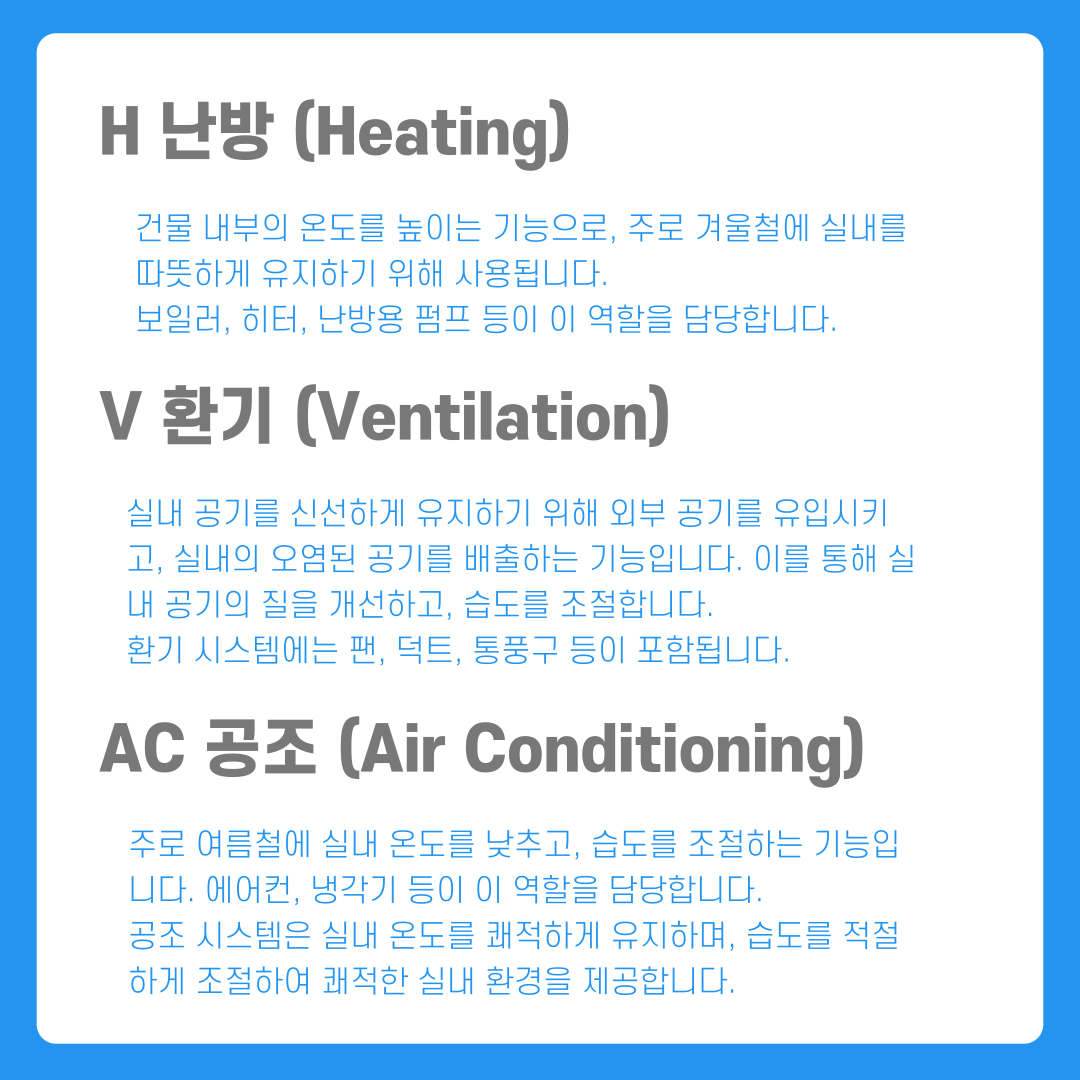

Heating 난방	건물 내부의 온도를 높이는 기능으로, 주로 겨울철에 실내를 따뜻하게 유지하기 위해 사용됩니다. 보일러, 히터, 난방용 펌프 등이 이 역할을 담당합니다.
Ventilation 환기	실내 공기를 신선하게 유지하기 위해 외부 공기를 유입시키고, 실내의 오염된 공기를 배출하는 기능입니다. 이를 통해 실내 공기의 질을 개선하고, 습도를 조절합니다. 환기 시스템에는 팬, 덕트, 통풍구 등이 포함됩니다.
Air Conditining 공조	주로 여름철에 실내 온도를 낮추고, 습도를 조절하는 기능입니다. 공조 시스템은 실내 온도를 쾌적하게 유지하며, 습도를 적절하게 조절하여 쾌적한 실내 환경을 제공합니다. 에어컨, 냉각기 등이 이 역할을 담당합니다.

​

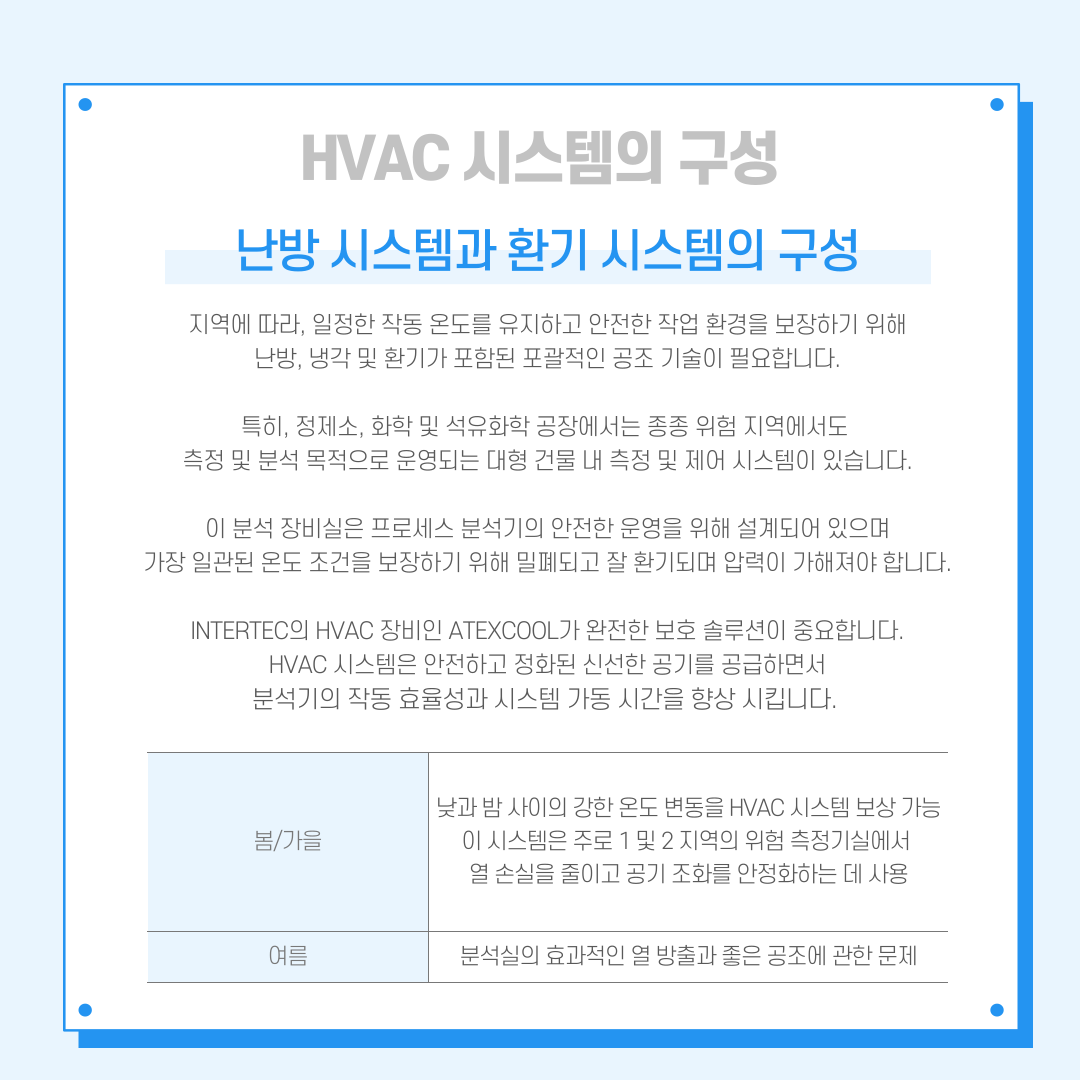

HVAC 공조 시스템의 구성

난방 시스템과 환기 시스템의 구성으로 이루어져 있습니다.

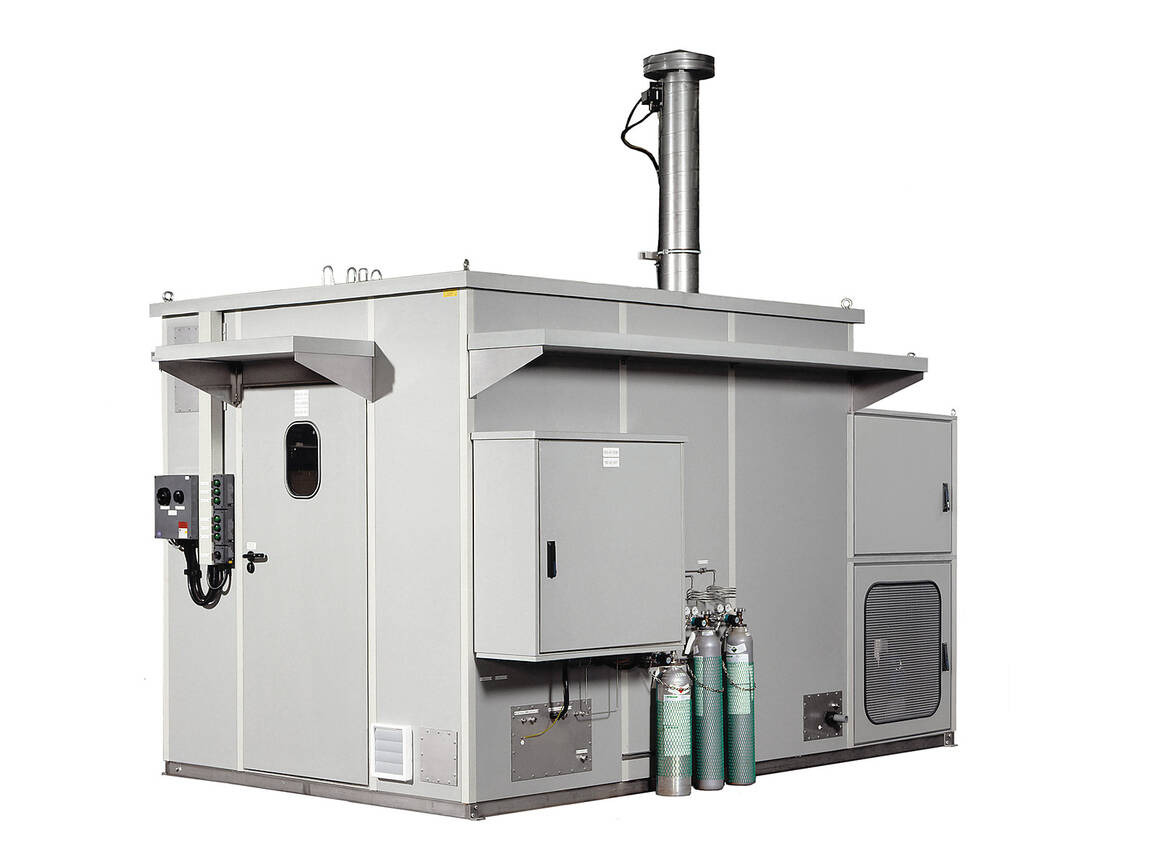

분석 장비실 프로세스는 안전한 운영을 위해 HVAC 시스템 설계가 필요합니다.

가장 일관된 온도 조건을 보장하기 위해 밀폐되고 잘 환기되며 압력이 가해져야 합니다.

​

뿐만 아니라, 봄 가을에는 낮과 밤의 온도 차이가 심하기 때문에 열 손실을 줄이고 공기 조화를 안정화하는데 사용이 가능합니다.

여름에는 분석실의 효과적인 열 방출과 좋은 공조를 위해 필요합니다.

​

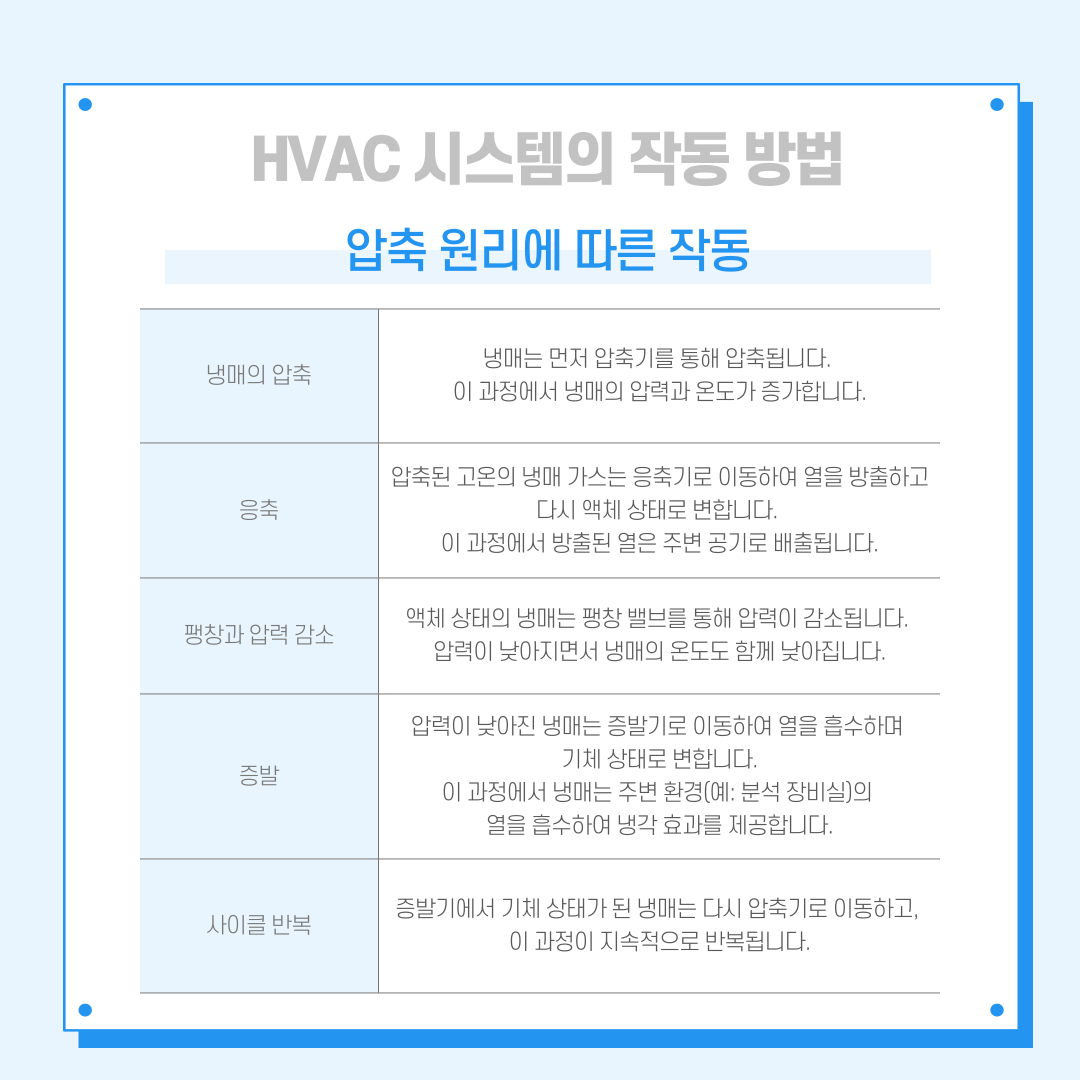

HVAC 공조 시스템의 작동 방법

냉각 사이클이 어떻게 작동에 대한 설명입니다.

​

1. 냉매의 압축

냉매는 먼저 압축기를 통해 압축됩니다. 이 과정에서 냉매의 압력과 온도가 증가합니다.

2. 응축

압축된 고온의 냉매 가스는 응축기로 이동하여 열을 방출하고 다시 액체 상태로 변합니다. 이 과정에서 방출된 열은 주변 공기로 배출됩니다.

3. 팽창과 압력 감소

액체 상태의 냉매는 팽창 벨브를 통해 압력이 감소됩니다. 압력이 낮아지면서 냉매의 온도도 함께 낮아집니다.

4. 증발

압력이 낮아진 냉매는 증발기로 이동하여 열을 흡수하며 기체 상태로 변합니다. 이 과정에서 냉매는 주변환경 ( 예: 분석 장비실)의 열을 흡수하여 냉각 효과를 제공합니다.

5. 사이클 반복

증발기에서 기체 상태가 된 냉매는 다시 압축기로 이동하고, 이 과정이 지속적으로 반복됩니다.

​

-> 이러한 과정을 통해 HVAC 공조 시스템은 설정된 온도를 유지하며, 주어진 공간을 효율적으로 냉각하거나 가열할 수 있게 됩니다.

​







012345



​

​

​
