Panametrics TransPort PT878GC: 가스 배관에 ‘비침습’으로 붙여 쓰는 휴대형 초음파 유량계
에스코텍(주)2025. 11. 5. 10:00
안녕하세요, 에스코텍(주)입니다.
오늘은 특별한 소식을 가지고 왔습니다. 기존 PT878GC가 한층 더 업그레이드 되었습니다!
기존의 PT878GC보다 패키징/프로세스/지원 콘텐츠/납기 등의 측면에서 큰 개선이 있는 제품입니다.
현장을 멈추지 않고, 배관을 절개하지 않고, 가스 유량을 정확히 확인하고 싶다면 Panametrics TransPort® PT878GC가 해답입니다.

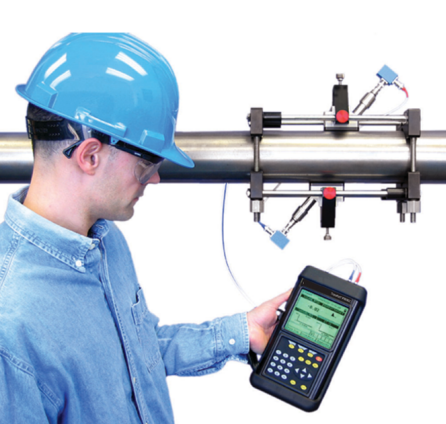

이 장비는 금속·플라스틱 배관 외벽에 트랜스듀서를 클램프온(Clamp-on) 방식으로 부착해 초음파 전달시간(Transit-Time) 원리로 유량을 측정하는 휴대형 가스 유량계입니다.
공기, 천연가스, 수소를 포함한 다양한 가스에 적용 가능하며, 휴대성과 내구성, 데이터 로깅 기능까지 갖춰 현장 진단·점검·에너지 절감 시뮬레이션에 특히 강점을 보입니다.
1. 적용 분야
공압/압축공기 라인의 실사용량 진단, 누설 추정 및 에너지 비용 관리
천연가스·연료가스 공정 라인의 일시 측정(임시 계측), 라인 밸런싱
부식성·독성·고순도/멸균 가스 등 배관 관통이 바람직하지 않은 애플리케이션
에어 세퍼레이션(산소/질소 등) 및 고순도 가스 배관의 비침습 측정

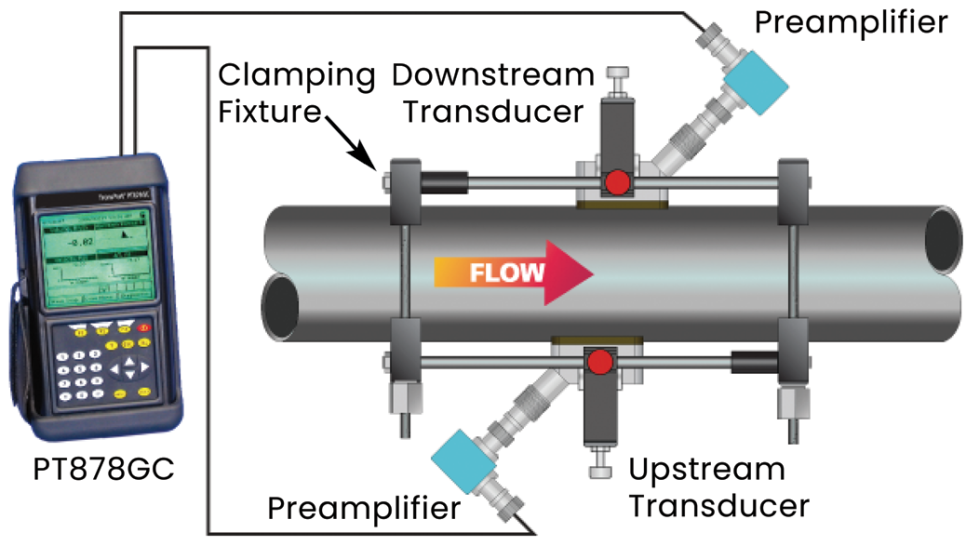

2. 작동 원리(Transit-Time)
두 개의 트랜스듀서가 배관 외부에서 서로 초음파 신호를 주고받습니다. 유체가 흐르면 하류 방향 신호가 상류 방향보다 더 빨리 도달하며, 이 시간차(Δt) 가 유속에 비례합니다. PT878GC는 배관 치수·재질 등의 파라미터를 함께 계산해 체적유량(표준/실부피), 유속, 질량유량을 산출합니다. 장비 화면에서는 수치와 트렌드 그래프(로그 데이터 시각화) 를 모두 확인할 수 있어 현장 판단이 빠릅니다.
3. 설치/사용 방법(현장 절차)
사이트 파라미터 입력: 배관 재질·외경·두께, 가스 종류, 운전 조건 등 기본 정보를 장비에 입력

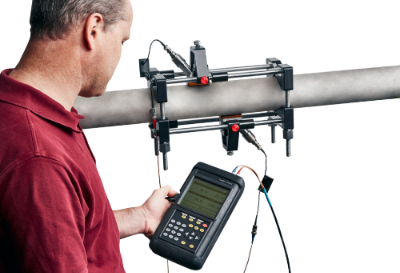

트랜스듀서 클램핑: 지정 간격으로 트랜스듀서를 외벽에 고정(전용 클램핑 픽스처 및 커플런트 사용)
신호 품질 확인: 수신 신호 강도/진단 항목을 확인해 위치 미세 조정
즉시 계측 & 로깅: 실시간 유량 확인, 최대 10만 포인트 데이터 로깅으로 트렌드 저장/내보내기(적외선 포트로 프린터/PC 연계)
4. 설치 요구조건 및 유의사항
직관부: 일반적으로 상류 20D, 하류 10D(D=배관 내경) 정도의 정상 유동부에서 최적 성능. 2인치 이하 배관은 최소 3 m 연속 직관 권장(플랜지·용접부·커플링 제외).
배관 재질:금속 및 대부분의 플라스틱 배관 적용(내부 라이너가 있는 라이닝 배관은 비적용).
압력/속도 범위: 배관 크기·두께에 따라 최소 필요 압력과 최대 유속이 달라집니다.
예를 들어 2″ 배관(벽두께 ≈4.1 mm) 의 경우 공기는 약 60 psig, 천연가스는 약 200 psig 이상의 라인 압력이 필요하며, 최대 유속은
각각 약 90 ft/s(공기), 110 ft/s(천연가스) 수준입니다. 상세 값은 에스코텍(주)로 문의주세요!
5. 제품 특장점 -> 다른 무엇보다도 현장에서의 큰 장점으로 보여집니다.
배관 무관통·무가압손실: 내부에 장애물이 없어 압력강하 0, 유체 오염/누출 위험 최소화
무구성품/저유지보수:가동부 없음, 오염·마모 지점이 없어 유지관리 용이
강력한 가스용 트랜스듀서: 전통 방식 대비 5~10배 강한 신호로 저밀도 가스에서도 안정 수신
휴대성 & 내환경성: 본체 IP67 잠수형 하우징, 러버 부트로 충격·진동 보호, 한 손 운용 가능
데이터 활용성:100k 포인트 로깅, 그래픽 트렌드, 4–20 mA 출력/펄스·주파수 출력, 2채널 4–20 mA 입력(압력/온도 송신기 전원 공급 가능), IR 통신 지원
6. 핵심
측정 방식: Panametrics사 특허 Correlation Transit-Time™
파이프 사이즈: 약 20–300 mm(PT878GC-01), 100–610 mm 이상(PT878GC-02)
정확도(유속 기준):6″(150 mm) 이하 ±2~5%, 6″ 초과 ±1~2%(현장 조건·설치 품질에 따라 달라질 수 있음)
반복재현성: ±0.2~0.5%
범용성:Rangeability 150:1, 양방향 측정
트랜스듀서 온도: 표준 –40~130 °C, 옵션 최대 230 °C
전원/배터리:충전식 배터리 약 8시간 연속 운전, AC 충전기 포함
I/O: 0/4–20 mA 출력 1채널, 펄스/주파수 1채널, 4–20 mA 입력 2채널(+송신기 전원)
환경/방폭: 본체 IP67, 트랜스듀서/설치 구성품에 대해 IP·방폭 옵션(Class I, Div.1 등급, 유럽 방폭 등급 포함) 선택 가능
7. 설치 액세서리 & 옵션
클램핑 픽스처:PCFG-1(≤12″), PCFG-2(>12″) 등 다양한 고정 장치로 정밀 정렬 지원
두께 게이지 옵션: 배관 두께를 외부에서 직접 측정(유량 계산 정확도 향상)
연장 케이블/하드케이스/프린터 등 현장 상황에 맞춘 확장 구성 제공
배관 가공없이 빠르게 설치하고, 정확한 가스 유량 데이터를 확보해 압축공기/가스 라인의 에너지 손실을 파악하고 공정 최적화, 설비 진단을 도울 수 있는 현장형 계측기입니다.
특히, 다양한 파이프 사이즈와 재질, 폭넓은 운전 조건에서 사용 가능합니다.
Panametrics사의 PT878GC는
단 한대로 여러 지점을 연속 점검할 수 있는 장비입니다.
제품 데모나 상담이 필요하신 분은 언제든지 연락 주세요!
제품 견적 및 카탈로그 요청 에스코텍(주) 영업지원부서 | Tel:031)287-9934 | 이메일:sales@scotech.co.kr http://www.scotech.co.kr
