이번 블로그 글에서는 Panametrics 액체 클램프온 초음파 유량계 AT600을상수도 네트워크에 적용한 실제 사례를 소개드립니다.
사례
동남아시아 지역의 한 상수도 관리 기관은 주요 송수관의 유량을 모니터링하기 위해 상수도 네트워크를 보다 정확하게 파악할 필요가 있었습니다.
해당 고객은 상수도 관망을 24시간 연속 운영하고 있어, 유량 측정 시 유량 흐름을 중단시키지 않는 솔루션이 필요했습니다.
이로 인해 적용 가능한 기술은 초음파 클램프온 유량계로 한정되었습니다.
또한 네트워크 전반의 12개 측정 지점에는 상시 전원 공급이 불가능했기 때문에, 유량계는 독립 전원 방식으로 연속 운전이 가능해야 했습니다.
통신 인프라도 구축되어 있지 않아, 무선 원격 방식으로 유량 데이터에 접근할 수 있어야 했습니다.
무인 측정 지점이라는 특성상, 유량계는 높은 정확도와 신뢰성, 그리고 유지보수가 거의 필요 없는 구조가 필수 조건이었습니다.
AT600 제품의주요 장점
- 설치가 간편함
- 공정 중단 없음
- 압력 손실 없음
- 유지보수 부담 최소화
- 장기 안정성 및 드리프트 특성 우수
- 넓은 턴다운 비 (Turndown Ratio)
사양
|
유체
|
물 (Water)
|
|
배관 구경
|
6"~24"
|
|
배관 재질
|
탄소강 (Mild Steel)
|
|
압력 등급
|
PN16
|
|
공정 온도
|
상온
|
|
공정 압력
|
수 bar(g) 수준
|
솔루션

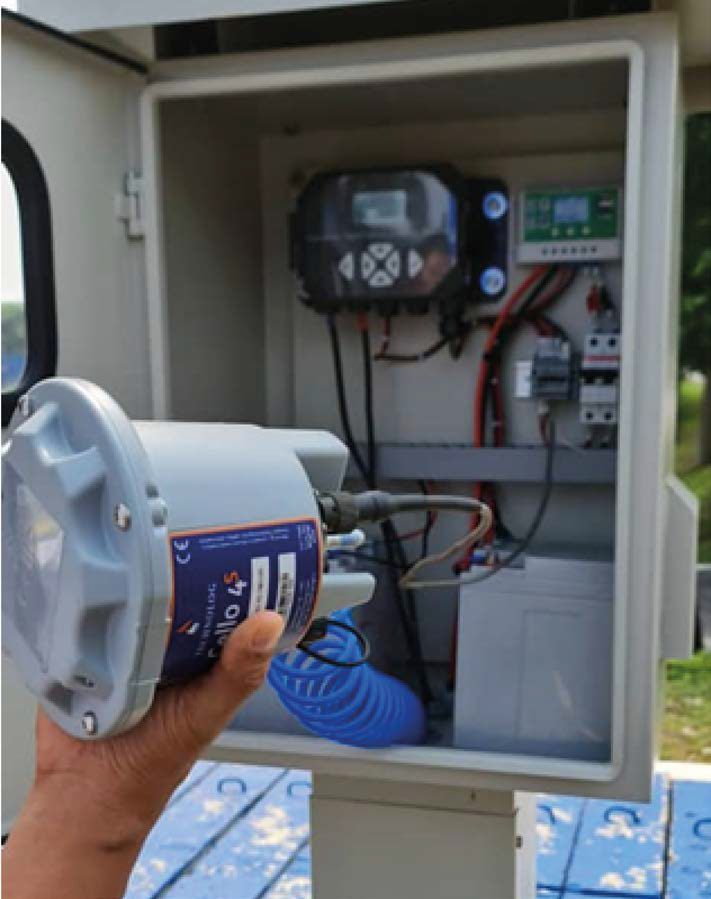

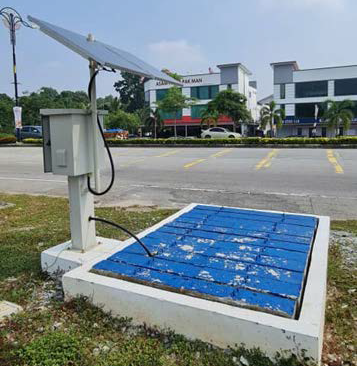

태양광 패널, 배터리, 4G 데이터 로거를 포함한 턴키 방식의 파일럿 설치 솔루션이 성공적으로 구축되었습니다.
데이터 로거는 유량 및 적산량 데이터를 수집하여 12시간 분량의 데이터 패킷을 하루 2회 상수도 관리 서버로 전송했습니다.
고객은 시스템 성능에 매우 만족했으며, AT600의 낮은 소비전력(일반적으로 약 5W) 덕분에 대형 태양광 패널이 필요하지 않았다는 점도 큰 장점으로 평가했습니다.
이후 Panametrics Transport PT900 휴대형 초음파 유량계를 다양한 구경의 상수도 배관에 설치하여 검증을 진행했습니다.
일부 배관은 측정 지점 전·후의 직관부가 부족한 조건 (일반적인 상류 10D, 하류 5D 미만)이었으나, 모든 라인에서 유량계의 정상 동작을 확인했습니다.
파일럿 솔루션은 완벽하게 작동했으며, 일부 측정값은 기존에 설치된 전자식 유량계와 비교 검증한 결과 1~2% 이내의 오차 범위로 일치하여 측정 신뢰성을 확보했습니다.
동남아시아 지역에서의 Panametrics 적용 경험과 성공적인 파일럿 결과를 바탕으로, 고객은 Panametrics 기술을 공식 채택하게 되었습니다.
최종적으로 고객은 지중 매설 배관에 C-RS 401 IP68 트랜스듀서를 적용한 Aquatrans AT600 액체 클램프온 초음파 유량계 12대를 설치했습니다.
18개월 이상 안정적으로 운전된 현재까지도 고객은 성능에 매우 만족하고 있으며, 네트워크 최적화 및 누수 저감 효과뿐만 아니라 예비 장비를 1대만 보유함으로써 재고 비용 절감 효과도 달성했습니다.
