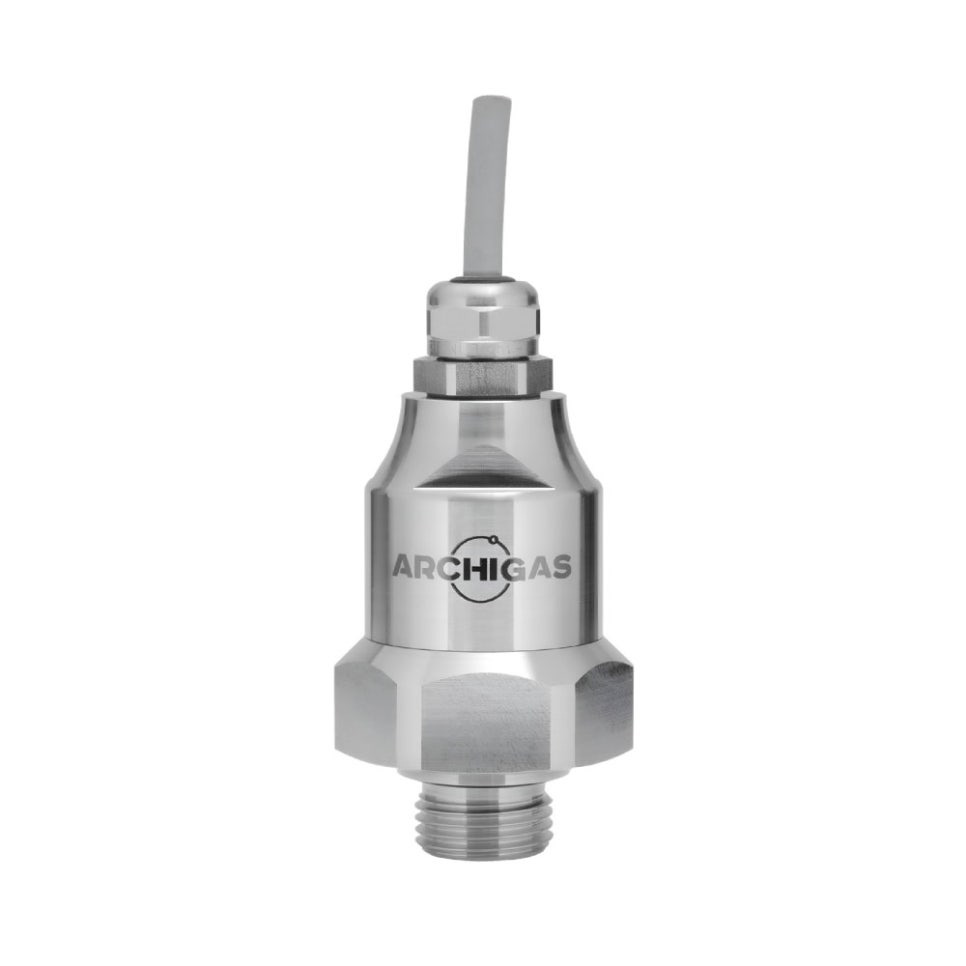

[Archigas] TCD3000 Si

프로세스 인라인 설치형 초고속 가스 분석기

​

안녕하세요, 에스코텍(주)입니다.

오늘은 Archigas사의 프로세스 인라인 설치형 초고속 가스 분석기 제품에 대해 소개해드리려고 합니다.

이 제품은 Archigas사의 제품으로, 빠른 응답과 컴팩트가 주용 장점인 제품입니다.

​

"삽입형 제품"

삽입형 제품이란, 가스 배관이나 공정 라인에 직접 삽입하여, 가스를 우회 샘플링하지 않고 공정 내부의 상태를 실시간으로 분석하는 구조를 의미합니다.

​

일반적인 샘플링 방식의 가스 분석기는 배관에서 가스를 추출한 뒤 외부 분석기로 이송하는 과정이 필요합니다.

이 과정에서 ▲시간 지연 ▲압력 손실 ▲응축 또는 오염 가능성이 발생할 수 있습니다.

​

반면, 프로세스 인라인 설치형 삽입 분석기는 공정 라인 내부의 가스를 직접 측정하기 때문에 공정 변화가 발생하는 순간을

지연없이 즉각적으로 반영할 수 있다는 장점이 있습니다.

​

따라서, 빠른 응답 속도가 삽입형 가스 분석기의 주요 특징이 될 수 있습니다.

​

​

TCD3000 Si제품의 주요 특징에 대해 안내드립니다.

• 비방폭 제품입니다.
• 스크류 인 타입 장치(삽입형)입니다.
• TCD (열전도도 방식)의 가스 측정 방식입니다.
• 컴팩트하고 견고한 구조의 가스 분석기입니다.
• 높은 정밀도와 빠른 응답 속도을 제공합니다.
• 최대 200bar 이상의 가혹한 환경에서도 뛰어난 견고성을 제공합니다.
• 빠른 응답 시간: 30 ms / 초고속 제품입니다.

​

TCD3000 Si 사양

치수	45 x 45 x 91 mm
무게	440 g
측정값	혼합가스 내 수소, 산소, 질소, 헬륨, 메탄, 질소, 이산화탄소, 아르곤 (%)
IP 등급	IP66/IP68
가스 연결	G 1/2″ 또는 NPT 1/2″
전원 공급	24 ±25% VDC, < 5 W
아날로그 출력	4-20 mA potential-bound, RL ≤ 750 Ω
시리얼 인터페이스	RS485, baud rate 38400 / data bits 8
주변 온도 범위	-40 ~ 90 °C
사용 가스 온도	-40 ~ 90 °C / 125 °C
응답 시간	30 ms 이내
T90 시간	1 s 미만
예열 시간	1 s 미만
시료 가스 압력	0.9 ~ 200 bar (절대압)
시료 가스 유속	0 ~ 10 m/s (더 높은 유속은 요청 시 가능)
노이즈	10 ppm 미만
측정값 드리프트	100 ppm/week 미만
반복성	100 ppm 미만
방폭	비방폭 제품

​

​

어플리케이션(적용)

석유 및 가스

석유화학

화학 및 플라스틱

가스 크로마토그래프

공기 분리 및 고순도 가스 생산

가스 누출 감지

제약 및 식품 산업

금속, 광물, 펄프 및 제지 산업

발전

환경 기술



추가적으로 제품에 대한 문의나, 견적이 필요하신 고객님들은
아래 홈페이지, 메일, 연락처로 연락주시면 빠른 상담 도와드릴 수 있도록 하겠습니다.
항상 노력하는 에스코텍(주)가 되겠습니다. 감사합니다.

---
