에스코텍에서 Robertson사를 대리하여 판매하고 있는 온라인 펌프효율 측정 시스템 P22F 입니다.
열역학적 방식의 펌프 효율측정시스템으로 펌프 입구 및 출구쪽의 온도와 압력의 변화를 측정하고 펌프의 소비전력을 측정한 후 data화하여 펌프의 효율 및 유량을 알 수 있다.
P22F 제품의 주요 특징에 대해 안내드립니다.
- 최신의 디자인의 열역학적 모니터링 장비입니다.
- 펌프의 과도한 마모, POR (Preferred Operating Region) 외부 작동, 공동현상, 밸브의 오작동에 의한 배출 및 재순환과 같은 문제를 신속하게 식별할 수 있습니다.
- 펌프 스케줄링 - 최저 비용으로 수요를 충족시킬 수 있는 가장 효율적인 펌프를 우선적으로 작동합니다.
- 가능한 경우 더 긴 시간 동안 낮은 유속으로 수요를 설정하여 파이프의 마찰 손실을 줄입니다.
- 정확한 온도 측정으로 DT > 1mK 이상으로 장기 안정성 확보(>10년)합니다.

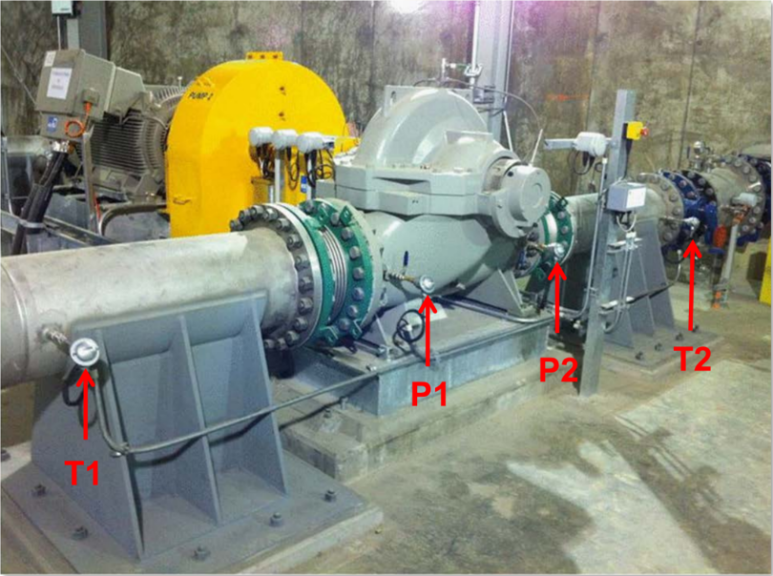

온도 및 압력 프로브의 일반적인 배열 (경우에 따라 별도의 탭핑 포인트 필요)
T1 – 흡입온도
T2 – 토출온도
P1 – 흡입압력
P2 – 토출압력
또한 측정되는 데이터 값: 전력, 모터속도

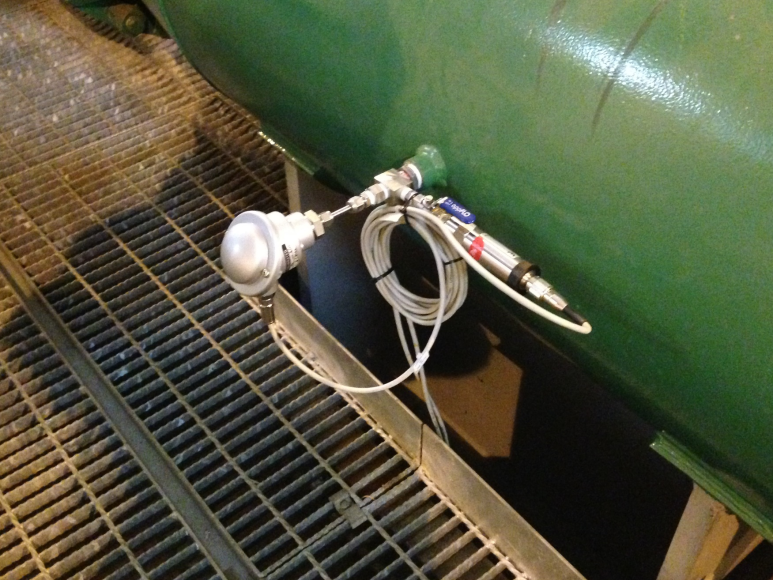

온도 및 압력 태핑 포인트 결합
제품 사양
|
측정방법
|
Thermodynamic
|
|
측정데이터
|
효율(%), 유량(l/s), 전양정(H), 전력(kW)
|
|
온도측정범위
|
0 ~ 45 °C(Max 230 °C)
|
|
압력측정범위
|
-1 ~ 35 Barg
|
|
온도정확도
|
+/- 0.001 °C
|
|
장기안정성
|
> 1mK(10 year)
|
|
압력정확도
|
+/- 0.15 %FS/Year
|
어플리케이션(적용)
|
물
|
| 송풍기 |
추가적으로 제품에 대한 문의나, 견적이 필요하신 고객님들은
홈페이지, 메일, 연락처로 연락주시면 빠른 상담 도와드릴 수 있도록 하겠습니다.
항상 노력하는 에스코텍(주)가 되겠습니다. 감사합니다.
제품 견적 및 카탈로그 요청
에스코텍(주) 영업지원부서 | Tel:031)287-9934 | 이메일:sales@scotech.co.kr
