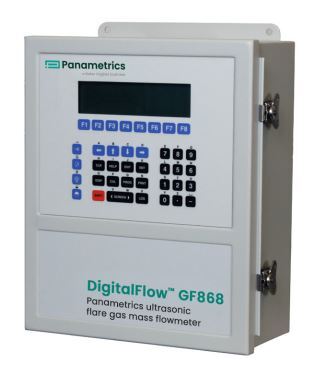

에스코텍에서 PANAMETRICS사 대리하여 판매하고 있는 기체 유량계 GF868제품입니다.
유량계는 기체 또는 액체가 단위시간에 흐르는 양(체적 또는 질량)을 측정하는 계기를 뜻합니다.
기체용 초음파 유량계로, 기체의 유량을 초음파를 통해 측정하는 방식입니다.
GF868 제품의 주요 특징에 대해 안내드립니다.
- 유체 접촉 부품 없습니다.
- 1 또는 2채널 입니다.
- 유동 부품 없습니다.
- 클램프온, 막힘이 없습니다.
- 압력 저하 없습니다.
- 간단 설치가 가능합니다.
- 최대 온도 230ºC 입니다.
- 증기 질량 유량 기능입니다.

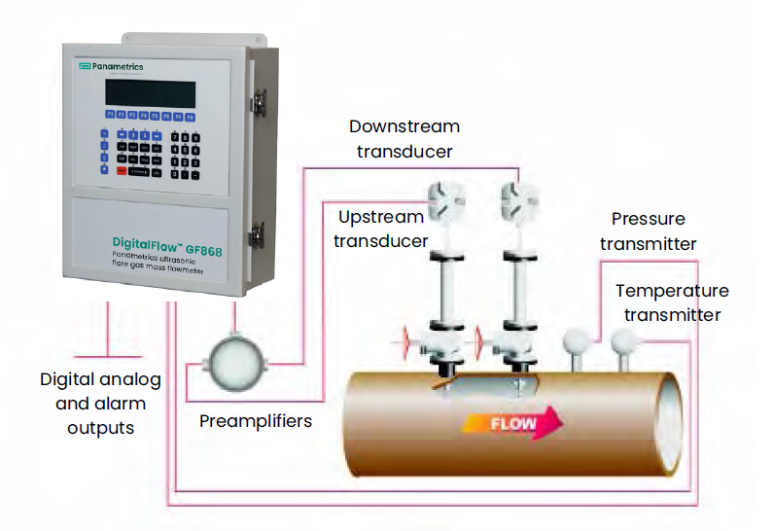

표준 변환기 장착 구성
표준 체적 또는 탄화수소 질량 흐름에 대한 일반적인 미터 설정

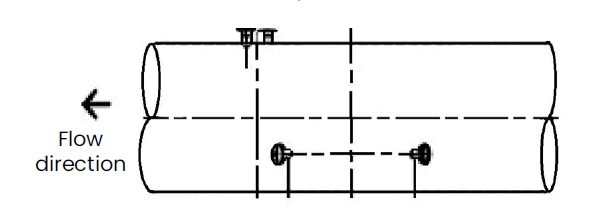

저유량

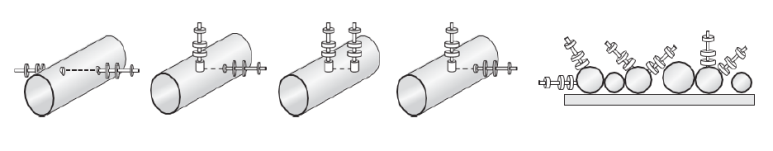

실제 적용 예시
제품 사양
|
유량 정확도(속도)
|
- 150 mm (6 in) 이하 파이프: 일반적으로 판독값의 ±2% ~ 5%
- 150 mm (6 in) 이상 파이프: 일반적으로 판독값의 ±1% ~ 2%
|
|
범위(양방향)
|
설치 요구 사항 표 참조
|
|
유량 측정
|
코릴레이션 Transit-Time 모드
|
|
채널
|
- 표준: 1채널
- 옵션: 2채널(2개 파이프 또는 이중 경로 평균용)
|
|
표준 입력/출력
|
0/4~20 mA 절연 출력 2개, 550 Ω 최대 부하
|
|
온도 범위
|
- 표준: –40° ~ 130°C (–40° ~ 266°F)
- 옵션(전체 범위): –40° ~ 230°C (–40° ~ 446°F)
|
어플리케이션(적용)
|
천연 가스
|
|
압축 공기
|
|
연료 가스
|
|
침식성 가스
|
|
부식성 가스
|
|
독성 가스
|
|
고순도 가스
|
|
공기 분리 가스
|
|
모든 종류의 가스 사용 가능
|
