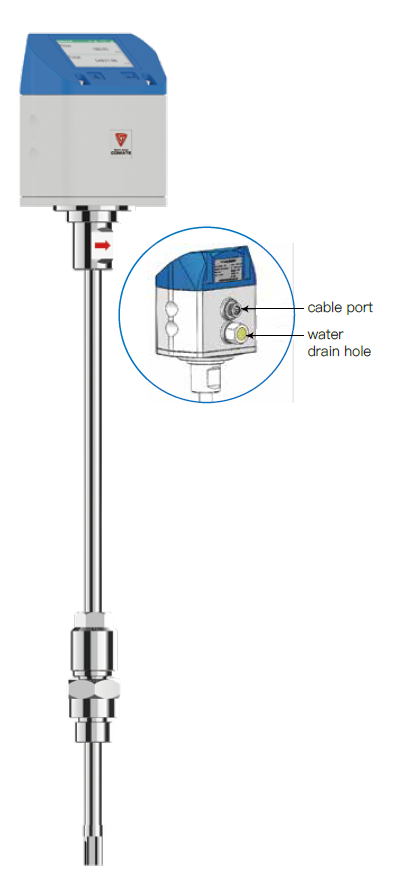

에스코텍에서 COMATE사를 대리하여 판매하고 있는 습식/건식 압축 공기 유량계 PTF520 제품입니다.
제품에 대해 설명하기 전, 습식/건식 압축 공기 유량계에 대한 정의부터 도와드리겠습니다.
습식 압축 공기 유량계의 동작 원리는 공기에 물을 분사하여 수분 함량을 측정하는 방식입니다.
건식 압축 공기 유량계의 동작 원리는 공기 중의 수분을 직접 측정하는 것이 아니라, 열 또는 냉각 원리를 사용하여 수분이 있는 공기와 건조한 공기의 차이를 이용하여 유량을 측정하는 방식입니다.
이 제품은 습식, 건식 공기 측정이 모두 가능한 제품입니다.
습식/건식 압축 공기 유량계 PTF520 제품의 주요 특징에 대해 안내드립니다.
- 유량, 온도, 압력, FAD 측정 가능합니다.
- 입찰 방향 유량 측정이 가능합니다.
- 0점을 설정할 필요가 없습니다.
- 넓은 측정 범위 및 빠른 응답 시간이 장점입니다.
- 삽입형 장착, 핫 태핑 가능합니다.
- 읽기 및 설정을 위한 휴대폰 APP 지원합니다.
- 자가 진단 및 원격 진단 기능으로 최상의 지원 제공합니다.
- 건식 및 습식 공기 측정 모두 가능, 압축기 출력시 압축 공기 측정 가능합니다.
PTF520 원리

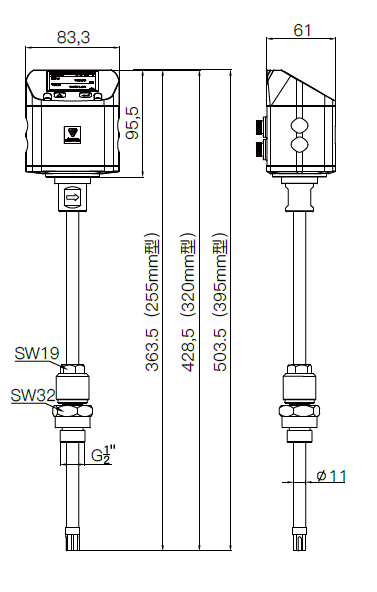

PTF520 구조
PTF520 사양
|
유체 호환성
|
공기 및 부식성이 없는 가스
|
|
|
외관
|
나일론
|
|
|
파이프 크기 범위
|
1″ ~ 12″ (DN25 ~ DN300)
|
|
|
주변 온도
|
-20℃ ~ 60℃
|
|
|
대기압
|
86 ~ 106 Kpa
|
|
|
주변 습도
|
5% ~ 100%
|
|
|
프로세스 연결
|
볼 밸브가 있는 1/2G T삽입
|
|
|
압력 등급
|
10 barG
|
|
|
유체 온도
|
-40℃ ~ 150℃
|
|
|
젖은 부분 재질
|
304 스테인레스 스틸
|
|
|
측정된 매개 변수
|
유량, 온도, 압력
|
|
|
전원
|
13.5 ~ 32V DC, 최대 150mA
|
|
|
통신
|
RS485@Modbus-RTU, 블루투스
|
|
|
유량 정확도
|
±1.5%RD±0.3%FS
|
|
|
유량 반복 정확도
|
±0.5%RD
|
|
|
응답 시간
|
1초
|
|
어플리케이션(적용)
|
고압 응용 분야
|
|
공기 및 부식성 가스
|
추가적으로 제품에 대한 문의나, 견적이 필요하신 고객님들은
아래 홈페이지, 메일, 연락처로 연락주시면 빠른 상담 도와드릴 수 있도록 하겠습니다.
항상 노력하는 에스코텍(주)가 되겠습니다. 감사합니다.
