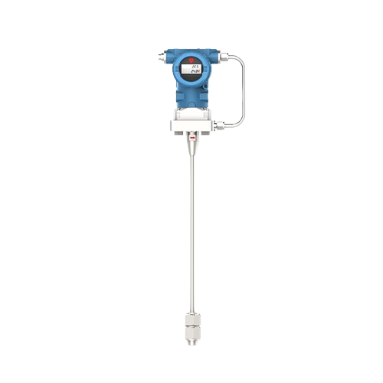

에스코텍에서 COMATE사를 대리하여 판매하고 있는 차압식 유량계 PTF600 제품입니다.
제품에 대해 설명하기 전,차압식 유량계에 대한 정의부터 도와드리겠습니다.
차압식 유량계란, 유체의 유속(유체가 단위 시간당 이동하는 양)를 측정하는 장치입니다.
여기서 "차압식"이라는 용어는 주로 유체의 유속을 측정하는 방법을 나타냅니다.
차압식 유량계는 유체가 흐르는 파이프 또는 관로 설치된 두 개의 포인트 간의 압력 차이를 이용하여 유속을 계산합니다.
일반적으로 유속은 파이프 또는 관의 횡단면에서의 속도와 관련이 있습니다.
차압식 유량계는 이 속도에 의해 발생하는 압력 차이를 측정하여 유속을 계산합니다.
차압 유량계 PTF600 제품의 주요 특징에 대해 안내드립니다.
- 유량, 온도, 압력을 측정하며 FAD(Free Air Delivery) 측정 가능합니다.
- 견고한 디자인으로 어려운 측정 환경에서 높은 내구성을 제공합니다.
- 시장 최고 수준인 33:1의 매우 넓은 턴다운 비율을 가진 제품입니다.
- 넓은 측정 범위와 빠른 응답 시간을 가집니다.
- 삽입 설치로 핫 탭핑이 가능합니다.
- 자체적인 앱을 통해 읽기 및 설정이 가능합니다.
- 자가진단 및 원격 진단 기능을 통해 최상의 지원을 제공합니다.
- 건조한 공기 및 습기 있는 공기 측정 양쪽에 사용 가능하며, 압축기 출력에서 압축 공기를 측정하는 것이 가능합니다.

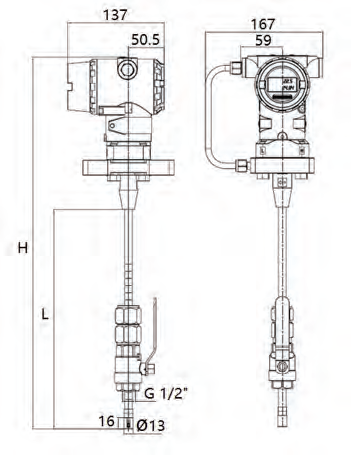

PTF600 구조

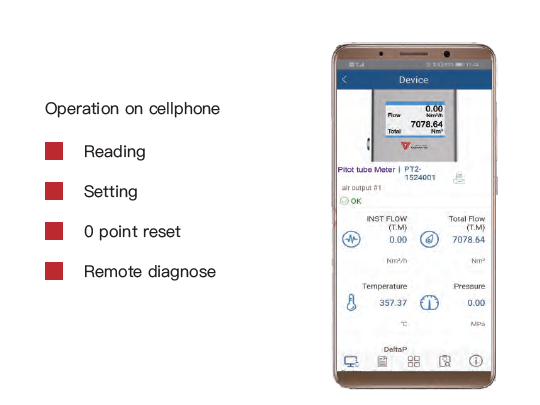

PTF600 자체 앱 (조작 가능)
PTF600 사양
|
유체 호환성
|
건조 및 습한 공기
|
|
|
파이프
크기 범위
|
삽입형 : DN25 ~ 400mm
인라인형 : DN15 ~ 300mm
|
|
|
유량 정확
|
1.0%RD±0.5%FS
|
|
|
주변 온도
|
-20℃ ~ 60℃
|
|
|
주변 습도
|
5% ~ 100%
|
|
|
압력 등급
|
삽입형 : 16 barG
인라인형 : 4 Mpa
|
|
|
유체 온도
|
-40℃ ~ 120℃
|
|
|
젖은 부분 재질
|
304 스테인레스 스틸
|
|
|
측정된 매개 변수
|
질량 흐름, 정상 상태의 부피 흐름, 총 흐름,
매체의 온도, 속도
|
|
|
전원
|
13.5 ~ 32V DC, 최대 150mA
|
|
|
통신
|
RS485@Modbus-RTU, 블루투스
|
|
|
응답 시간
|
1초
|
|
어플리케이션(적용)
|
공기
|
추가적으로 제품에 대한 문의나, 견적이 필요하신 고객님들은
아래 홈페이지, 메일, 연락처로 연락주시면 빠른 상담 도와드릴 수 있도록 하겠습니다.
항상 노력하는 에스코텍(주)가 되겠습니다. 감사합니다.
제품 견적 및 카탈로그 요청
에스코텍(주) 영업지원부서 | Tel:031)287-9934 | 이메일:sales@scotech.co.kr
