[H2SCAN] GRIDSCAN 5000



에스코텍에서 H2scan사 대리하여 판매하고 있는 수소 센서입니다.

H2scan의 독점 집적 회로와 현장에서 입증된 고체 수소 센서를 결합한 제품입니다.

​

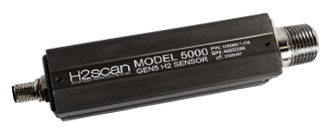

H2scan의 GRIDSCAN 5000

GRIDSCAN 5000 제품의 주요 특징에 대해 안내드립니다.

​

• 정밀한 수소 특이적 측정
• 수소 측정을 위해 오일에 직접 잠긴 감지 장치
• 넓은 온도 범위에서 기능
• 높은 EMI/RFI 등급
• IP68 침투 보호

​

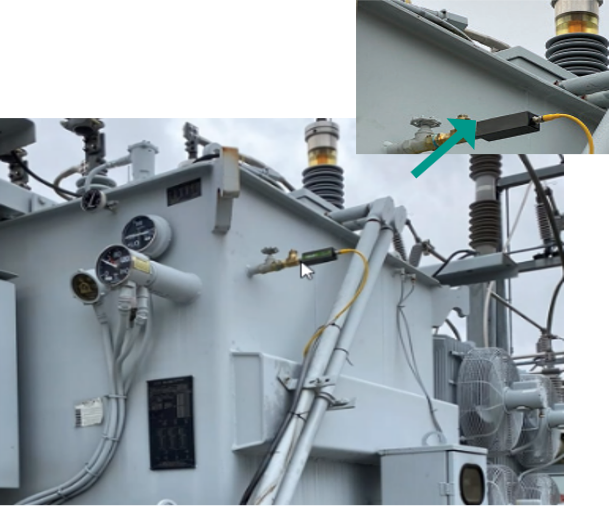

제품 실제 적용 모습

실제로 현장에서 적용되는 모습입니다.

H2scan의 GRIDSCAN 5000 실제 사용 모습

​

​

제품 사양

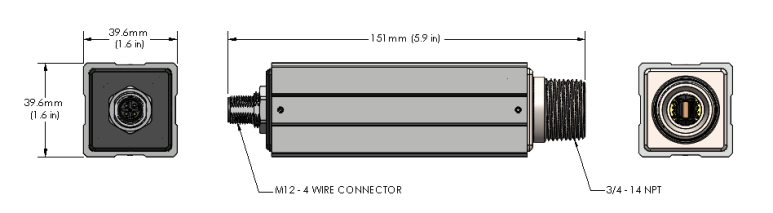

H2scan의 GRIDSCAN 5000 규격 안내

Parameter	Oil Phase	Gas Phase
Measurement Range	25 - 5,000 ppm	25 - 5,000 ppm in oil equivalent
Accuracy1	20% of reading or 25 ppm†
Repeatability2	10% of reading or 15 ppm†
Response Time (once H2 reaches sensor Dye)	< 60 minutes (location on Xfmr)
Operating Temperature (Ambient)	-40°C to +70°C
Storage Temperature	-40°C to +85°C
Oil Temperature Range3	-40°C to +105°C	n/a
Data Log Storage	1 Year
Cross-sensitivity to H2O, CO2, C2H2, C2H4, CO, etc.	<2%
Serial Communications	2-Wire RS485, MODBUS RTU
Power Supply	9-48 VDC, 10 Watt (recommend 12VDC or 24VDC)
Environment	IP68(25” water for 14 days) – Marine rated Assembly (C5M)
Insulating Liquid Supported	Mineral Oil, Silicone, Natural Ester, Synthetic Ester
Designed life Expectancy	10+ years

어플리케이션(적용)

소형 배전 변압기

볼트 변압기

풍력 발전 단지 변압기

철도 / 견인 변압기

해양 플랫폼

​

적용시 긍정적인 부분입니다.

​

• Accurate 정확성을 가지고 있습니다.

• Reliable 신뢰성을 가지고 있습니다.

• 10+ Year Life 10년 이상의 수명을 가지고 있습니다.

• 유지보수 불필요합니다.

​







추가적으로 제품에 대한 문의나, 견적이 필요하신 고객님들은
홈페이지, 메일, 연락처로 연락주시면 빠른 상담 도와드릴 수 있도록 하겠습니다.
항상 노력하는 에스코텍(주)가 되겠습니다. 감사합니다.
​

---
