안녕하세요, 에스코텍(주)입니다.

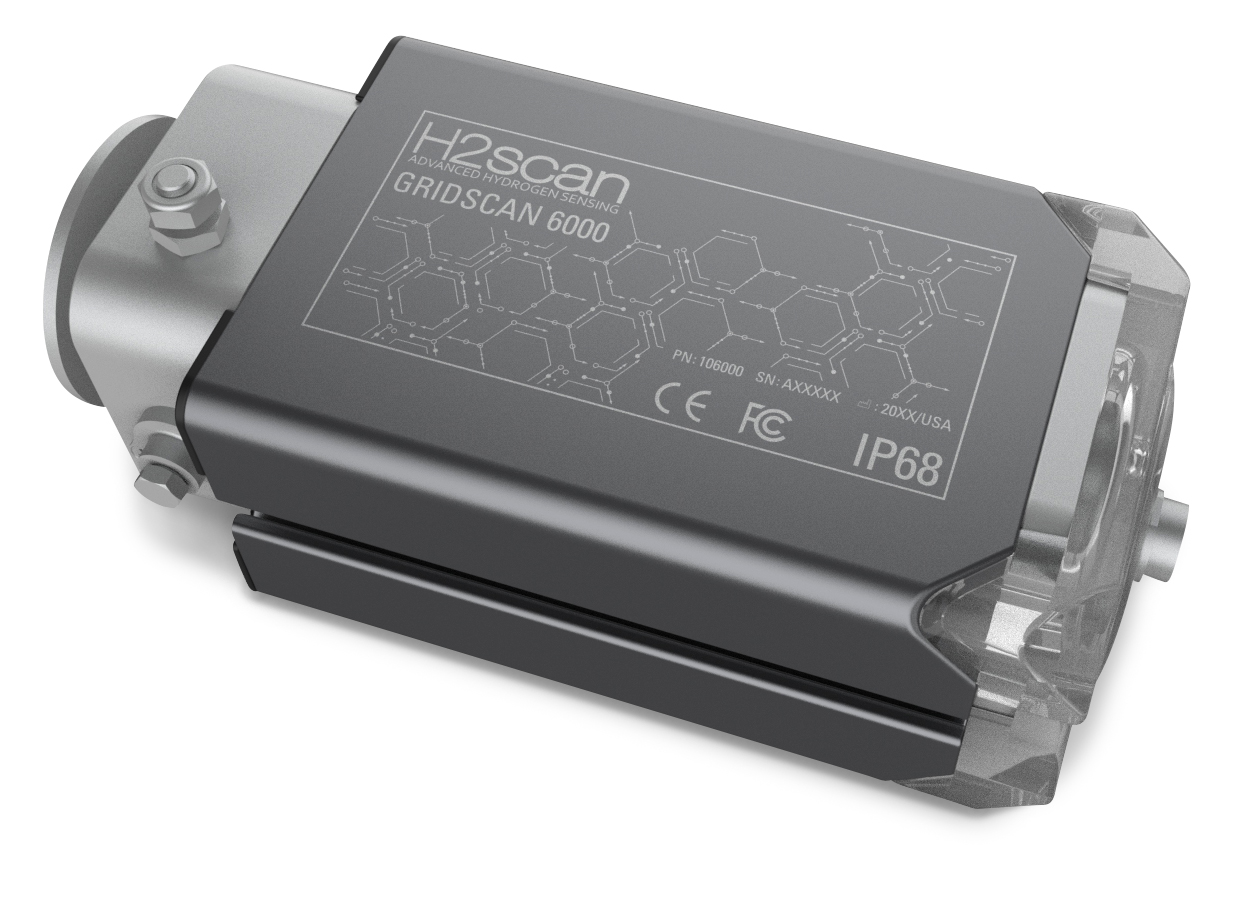

에스코텍(주)에서 H2scan사를 대리하여 판매하고 있는 GRIDSCAN™ 6000 제품입니다.
이 제품은 H2scan에서 GRIDSCAN™ 5000 제품의 업그레이드하여 새로 출시된 제품입니다.
기존의 GRIDSCAN™ 5000은 수소 온도만 측정되었지만 새로 출시된 GRIDSCAN™ 6000 제품은 수소, 수분, 온도 및 압력 4가지 중요한 요소를 측정할 수 있는혁신적인 제품입니다.
연속적이고 실시간으로 데이터를 제공하여 비정상적인 변압기 상태에 대해 경고를 합니다.
이 제품의 주요한 특징은 H2scan의 독특한 고체 기술을 통합하여 센서 유지보수, 교정 및 문제가 되는 소모품의 필요성을 제거합니다. 따라서, 운영 비용을 줄일 수 있습니다.
GRIDSCAN™ 6000 제품의 주요 특징에 대해 안내드립니다.
- 수소 감지 요소에 대해 수소 센서 수명을 10년 보증합니다.
- 수소, 습도, 압력 및 온도 등 다중 측정이 가능합니다.
- 가혹한 환경에서도 사용가능한 IP68 등급입니다.
- 유선 또는 옵션 무선으로 통신 기능을 제공합니다.
- Modbus 또는 DNP3와 함께 IoT/SCADA/ADMS 준비 완료하여 폭넓은 연결성을 제공합니다.
작동 조건
|
전열 액체 온도
|
|
|
작동
|
- 40 ~ 105 °C
|
|
생존
|
- 40 ~ 135 °C
|
|
전열 액체 지원
|
미네랄 오일, 실리콘, 천영 에스테르, 합성 에스테르
|
|
작동 조건
|
|
|
작동 온도
|
- 40 ~ 70 °C
|
|
보관 온도
|
- 40 ~ 85 °C
|
|
주변 습도
|
0 ~ 100% RH, 응축
|
|
오일 습도
|
0 ~ 95% RH, 비응축
|
|
침투 보호
|
IP68 / 14일 동안 25 feet 수심(IEC 60529)
|
|
작동 고도
|
해발 최대 3000m
|
|
센서 작동 압력
|
0.1~2bar 절대 압력
|
|
전기
|
|
|
전압 입력
|
12 - 30VDC
|
|
최대 전력 소비
|
12W
|
|
통신
|
|
|
출력 신호
|
3선 RS-485, Modbus RTU, 5핀 M16 전원 및 통신용 커넥터
|
|
데이터 로그 스토리지
|
동적
|
|
기타
|
|
|
설계 수명
|
10년 이상
|
|
표준 보증
|
3년
|
|
교정 간격
|
주기적 교정 불필요
|
작동 조건
|
수소
|
|
|
측정 범위
|
25~5000ppm
|
|
정확도
|
판독값의 ±20% 또는 ±25ppm(둘 중 큰 값)
|
|
반복성
|
판독값의 ±10% 또는 ±25ppm(둘 중 큰 값)
|
|
응답 시간
|
센서에 도달한 후 <60분
|
|
교차 감도
|
다른 가스에 대한 교차 감도 2% 미만
(CO, CO2, 탄화수소)
|
|
수분
|
|
|
측정 범위
|
0~95% RS
|
|
정확도
|
±2% RS
|
|
반복성
|
±2% RS
|
|
압력
|
|
|
측정 범위
|
0~205kPa(0~30psia) 절대 압력
|
|
정확도
|
±2% FS
|
|
반복성
|
±0.6kPa(±1PSI)
|
|
온도
|
|
|
측정 범위
|
- 40 ~ 125 °C
|
|
정확도
|
± 0.1 °C
|
|
반복성
|
<2 °C
|

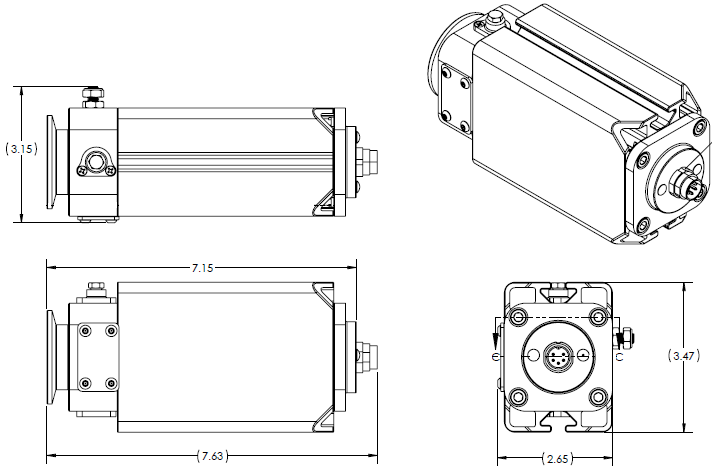

제품 규격
규격 - H*W*D: 194*88*67 (mm기준)
무게 - 1.82 kg
어플리케이션(적용)
|
소형 배전 변압기
|
|
볼트 변압기
|
|
풍력 발전 단지 변압기
|
|
철도/견인 변압기
|
|
해양 플랫폼
|
제품 견적 및 카탈로그 요청
에스코텍(주) 영업지원부서 | Tel:031)287-9934 | 이메일:sales@scotech.co.kr
http://www.scotech.co.kr
