[PANAMETRICS] AT868

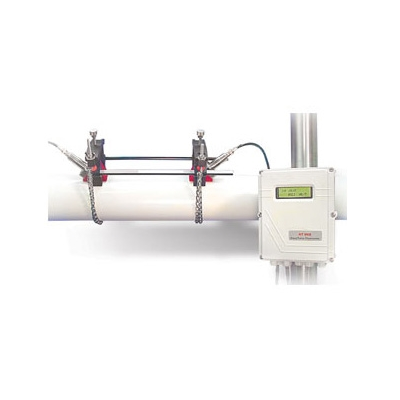

에스코텍에서 PANAMETRICS사 대리하여 판매하고 있는 액체 유량계 AT868 제품입니다.

유량계는 기체 또는 액체가 단위시간에 흐르는 양(체적 또는 질량)을 측정하는 계기를 뜻합니다.

액체 유량계로, 액체의 유량을 센서를 통해 측정하는 방식입니다.

​

AT868 제품의 주요 특징에 대해 안내드립니다.

​

• 시간차 방식, 온도.점도 자동 보상(ATW) 방식
• 경제적이면서도 비해체적인 유속 측정
• 간단한 구성 및 설치
• 다양한 크기와 재질의 파이프에 작동 가능
• 이중채널/이중경로 가능
• 유속, 유량, 적산유량 측정
• 현장 프로그래밍이 가능한 내부 키패드 탑재
• 라이닝이 처리된 파이프를 포함한 대부분의 파이프의 크기 및 재료에 관계 없이 적용 가능

​

제품 사양

측정 액체	청정수 대다수와 연행부유물 및 가스층이 섞여 있는 액체 다수를 포함한 음향 전도성 액체를 측정 가능
최대 공극률	트랜스듀서, 측정, 정보의 반송주파수, 측정 액체 경로의 길이, 파이프 배열이 최대 공극률 결정함
파이프 크기	- 건식 트랜스듀서: 12.7mm~7.6m 이상 - 습식 트랜스듀서: 25.4 mm ~ 5 m 이상 - 측정 가능한 파이프 벽 최대 두께: 76.2 mm
파이프 재질	모든 금속과 대부분의 플라스틱 파이프에서 측정이 가능 (콘크리트 및 합성재질 및 심하게 부식되거나 lined 파이프는 SCOTECH에 상담하세요.)
유량 측정 (유속)	0.5% 측정 오차범위 (교정을 통해 얻을 수 있는 값)
건식 유량계의 일반 측정 정확도(유속)	- 파이프 ID 150 mm 이상: ±1% ~ 2% 측정 오차범위 - 파이프 ID 150 mm 이하: ±2% ~ 5% 측정 오차범위
습식 유량계의 일반 측정 정확도(유속)	±1% 측정 오차범위 (파이프 크기, 측정이기 설치, 단독경로/이중경로 측정에 따라 측정 정확도가 달라짐)
재현성	±0.1% ~ 0.3% 측정 오차범위
측정범위 (양방향)	–12.2 ~ 12.2 m/s
확장성 (전체)	400:1 (완전히 발달한 유량 분석 곡선 및 0.3 m/s보다 큰 유속을 전제로 함)
측정 변수	유량, 유속, 적산유량
외함	에폭시 피막 알루미늄 재질의 내후성 타입 4X/IP66
치수	표준 사양: 무게 2 lb (0.9 kg), 크기 (h x w x d) 184 mm x 150 mm x 89 mm
채널	평균 사양 - 단독 채널 선택 사양: 이중 채널 (2개의 파이프 용도 및 이중 경로에서의 평균값 측정 용도)
디스플레이 기능	2줄에 16글자까지 보여주는 투과형 LCD 디스플레이로 순서대로 최대 4개의 측정변수를 보여주도록 설정 가능
키패드	6버튼 키패드 내장
전원 공급	평균 사양: 85 ~ 265 VAC, 50/60 Hz, 선택 사양: 12 ~ 28 VDC, ± 5%
전력 소비	최대 20W
작동온도	–10°C ~ 55°C
보관가능온도	–40°C ~ 70°C
표준 사양 입력/출력	한 경로 당 0/4 ~ 20 mA 절연형 출력, 최대 부하 600 Ω
한 경로 당 진동수/펄스/총합, 광학적 절연형, 최대 3A, 최대 100 VDC, 최대 1W, 0.1 ~ 10 kHz
Namur NE043 준수

어플리케이션(적용)

물

식수

폐수

하수도

배출수

처리수

냉각/난방수

기타 Chemical 및 Special 액체
