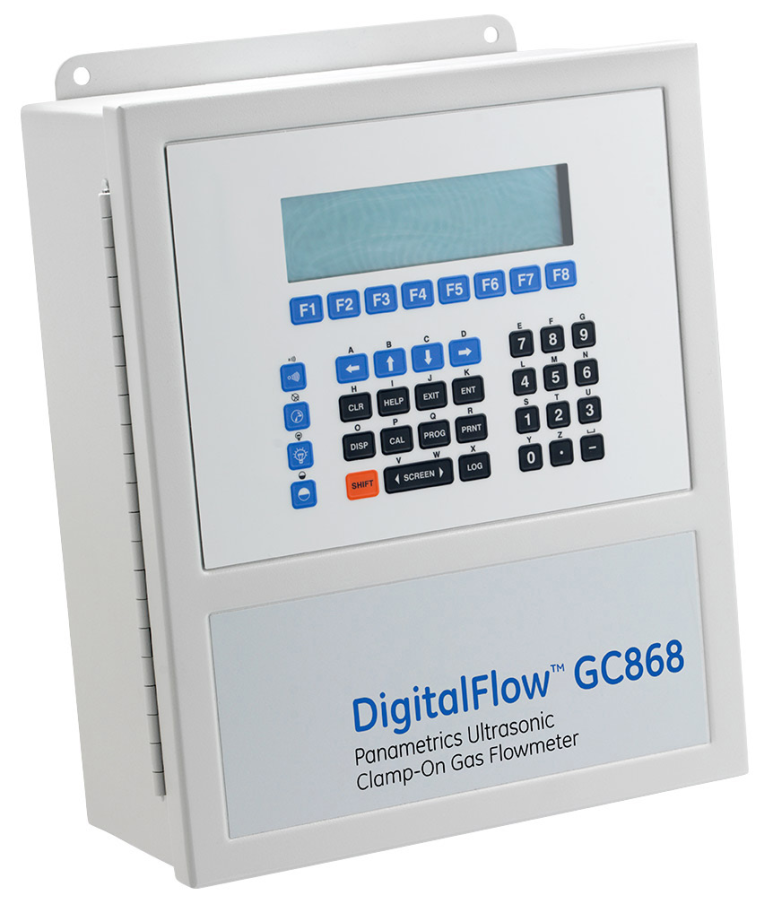

에스코텍에서 PANAMETRICS사 대리하여 판매하고 있는 기체 유량계 GC868제품입니다.
유량계는 기체 또는 액체가 단위시간에 흐르는 양(체적 또는 질량)을 측정하는 계기를 뜻합니다.
기체용 초음파 유량계로, 기체의 유량을 초음파를 통해 측정하는 방식입니다.
GC868 제품의 주요 특징에 대해 안내드립니다.
- 유체 접촉 부품 없습니다.
- 1 또는 2채널 입니다.
- 유동 부품 없습니다.
- 클램프온, 막힘이 없습니다.
- 압력 저하 없습니다.
- 간단 설치가 가능합니다.
- 최대 온도 230ºC 입니다.
- 증기 질량 유량 기능입니다.

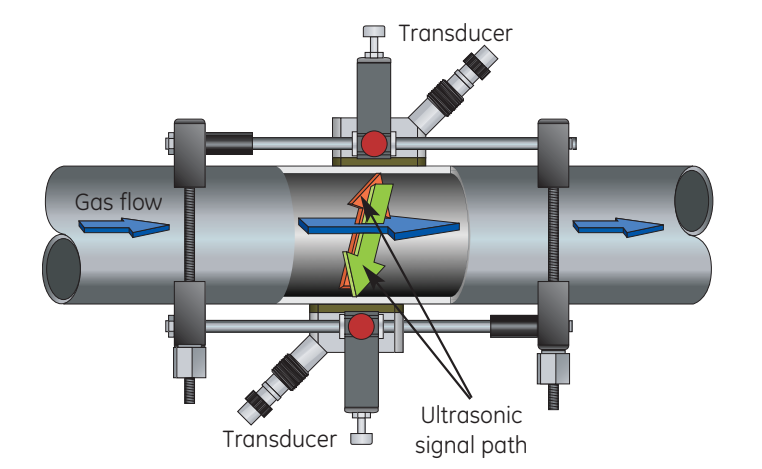

GE 기술적으로 진보된 클램프 온 가스 초음파 트랜스듀서

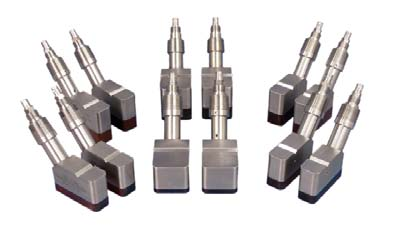

GE기술적으로 진보된 클램프 온 가스 포음파 변환기 입니다.

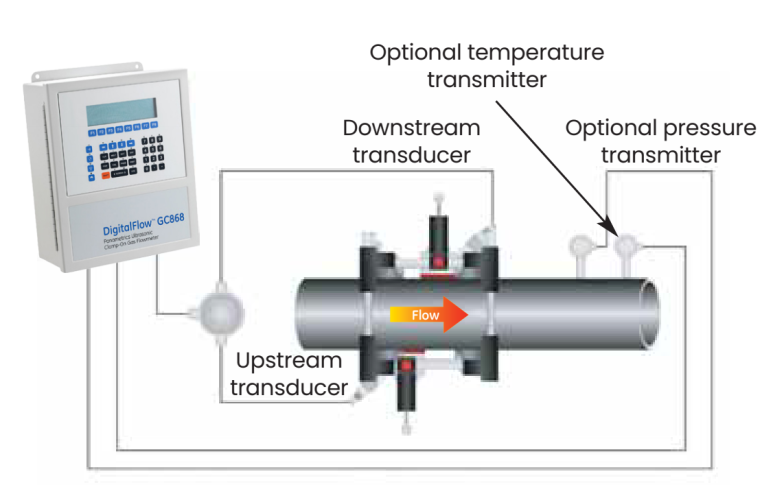

표준 체적 또는 증기 질량 흐름에 대한 일반적인 미터 설정
전송 시간 유량 측정 기법
통과 시간 흐름 측정기술은 한 쌍의 변환기를 사용합니다.
코드화된 초음파를 송수신하는 각 변환기 유체를 통해 신호를 보냅니다.
제품 사양
|
채널
|
- 표준: 1채널
- 옵션: 2채널(2개 파이프 또는 이중 경로 평균용)
|
|
유량 정확도(속도)
|
- 150 mm (6 in) 이하 파이프: 일반적으로 판독값의 ±2% ~ 5%
- 150 mm (6 in) 이상 파이프: 일반적으로 판독값의 ±1% ~ 2%
|
|
범위(양방향)
|
설치 요구 사항 표 참조
|
|
유량 측정
|
코릴레이션 Transit-Time 모드
|
|
표준 입력/출력
|
0/4~20 mA 절연 출력 2개, 550 Ω 최대 부하
|
|
온도 범위
|
표준: –40° ~ 130°C (–40° ~ 266°F)
- 옵션(전체 범위): –40° ~ 230°C (–40° ~ 446°F)
|
어플리케이션(적용)
|
천연 가스
|
|
압축 공기
|
|
연료 가스
|
|
침식성 가스
|
|
부식성 가스
|
|
독성 가스
|
|
고순도 가스
|
|
공기 분리 가스
|
|
증기
|
추가적으로 제품에 대한 문의나, 견적이 필요하신 고객님들은
홈페이지, 메일, 연락처로 연락주시면 빠른 상담 도와드릴 수 있도록 하겠습니다.
항상 노력하는 에스코텍(주)가 되겠습니다. 감사합니다.
제품 견적 및 카탈로그 요청
에스코텍(주) 영업지원부서 | Tel:031)287-9934 | 이메일:sales@scotech.co.kr
