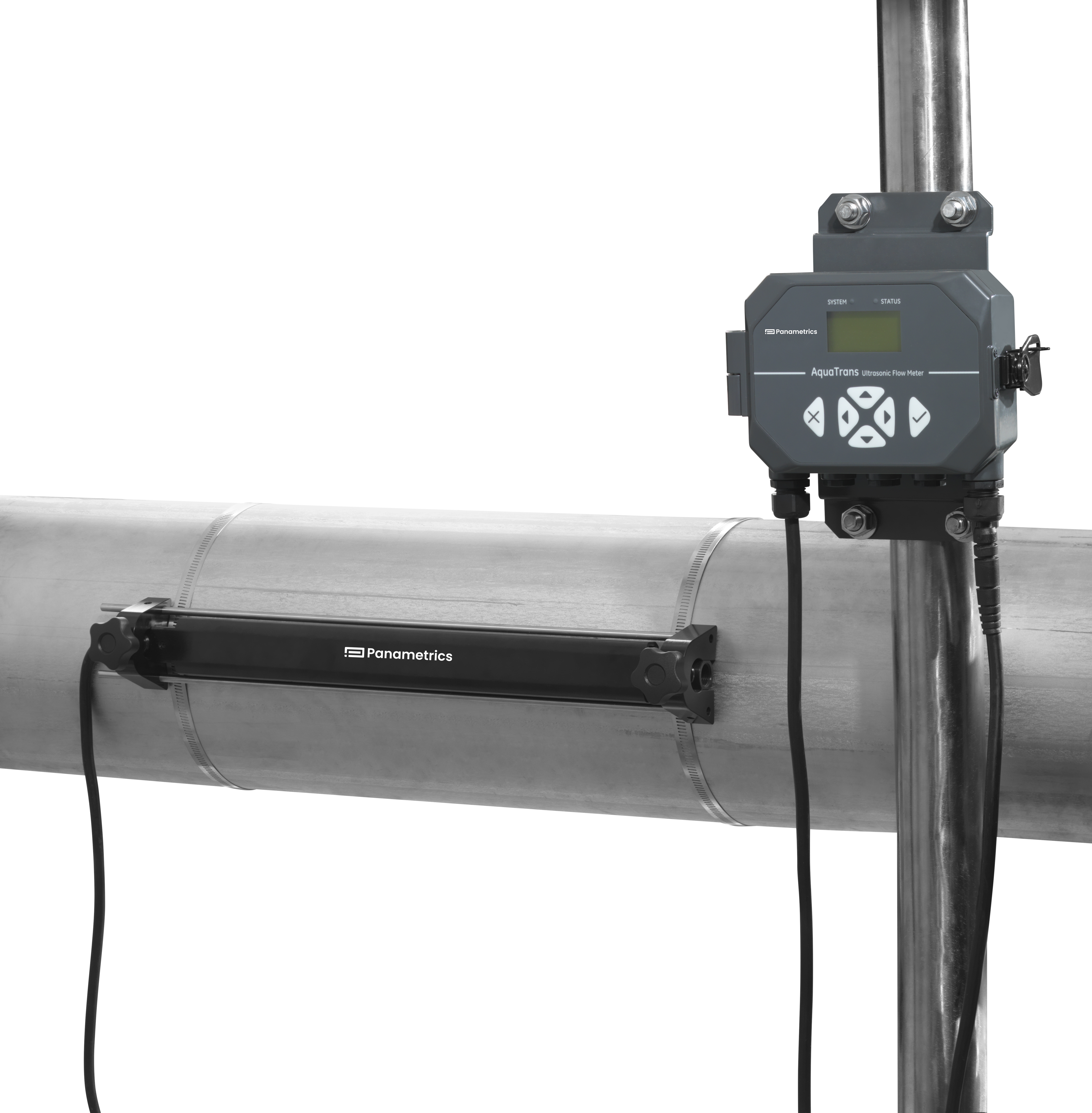

에스코텍에서 PANAMETRICS사 대리하여 판매하고 있는 액체 유량계 AT600 제품입니다.
유량계는 기체 또는 액체가 단위시간에 흐르는 양(체적 또는 질량)을 측정하는 계기를 뜻합니다.
액체용 초음파 유량계로, 액체의 유량을 초음파파를 통해 측정하는 방식입니다.
AT600 제품의 주요 특징에 대해 안내드립니다.
- 경제적인 비 침습 유량 측정이 가능합니다.
- 설치 및 설치가 매우 간단합니다.
- 광범위한 파이프 크기 및 재질에 적합합니다.
- 라이닝 파이프에 적합합니다.
- 속도, 체적 및 유량 측정이 가능합니다.
- 외형이 스마트하고, 경량이며, 부피가 적으므로 설치가 용이합니다.
- 빠른 응답시간 및 안정되고 정확한 유량 측정이 가능합니다.
- 시간차 방식, 온도.점도 자동 보상(ATW) 방식입니다.
제품 사양
|
측정 액체
|
청정수 대다수와 연행부유물 및 가스층이 섞여 있는 액체 다수를 포함한 음향 전도성 액체를 측정 가능
|
|
최대 공극률
|
트랜스듀서, 측정, 정보의 반송주파수, 측정 액체 경로의 길이, 파이프 배열이 최대 공극률 결정함
|
|
파이프 크기
|
15 mm~7.6m 이상
|
|
파이프 재질
|
모든 금속과 대부분의 플라스틱 파이프에서 측정이 가능
(콘크리트 및 합성재질 및 심하게 부식되거나 lined 파이프는 SCOTECH에 상담하세요.)
|
|
유량 측정 (유속)
|
0.5% 측정 오차범위 (교정을 통해 얻을 수 있는 값)
|
|
재현성
|
측정 판독값의 ±0.2%
|
|
측정범위 (양방향)
|
–12.2 ~ 12.2 m/s
|
|
확장성 (전체)
|
400:1
(완전히 발달한 유량 분석 곡선 및 0.3 m/s보다 큰 유속을 전제로 함)
|
|
측정 변수
|
유량, 유속, 적산유량
|
|
외함
|
에폭시 피막 알루미늄 재질의 내후성 타입 4X/IP67
|
|
치수
|
표준 사양: 무게 3.5 lb (1.5 kg)
크기 (h x w x d) 168 x 128 x 61 mm
|
|
채널
|
단독 채널
|
|
디스플레이 기능
|
Graphic LCD (128 x 64 pixels)
|
|
키패드
|
6버튼 키패드 내장
|
|
오류 디스플레이 표시
|
녹색 or 붉은색
|
|
전원 공급
|
평균 사양: 85 ~ 265 VAC, 50/60 Hz, 선택 사양: 12 ~ 28 VDC, ± 5%
|
|
전력 소비
|
최대 10W
|
|
작동온도
|
–20°C ~ 55°C
|
|
보관가능온도
|
–40°C ~ 70°C
|
|
표준 사양 입력/출력
|
한 경로 당 0/4 ~ 20 mA 절연형 출력, 최대 부하 600 Ω
|
|
한 경로 당 진동수/펄스/총합, 광학적 절연형, 최대 3A, 최대 100 VDC, 최대 1W, 0.1 ~ 10 kHz
|
|

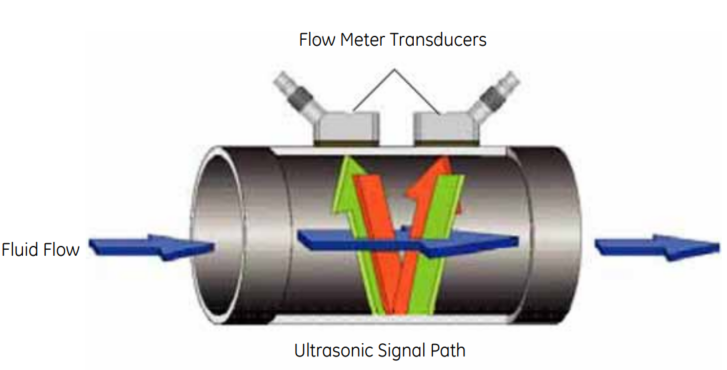

유량 주행시간 측정 기술
이 방법에서는 두 개의 트랜스듀서가 초음파 신호 발신기 및 수신기로서 작동합니다.
두 트랜스듀서가 서로 음향통신을 합니다. 즉, 한 트랜스듀서가 전송한 초음파 신호를 다른 트랜스듀서가 수신 할 수 있습니다. 반대로도 가능합니다.
작동 시 각 트랜스듀서는 트랜스미터로 기능하여 특정한 수의 음향펄스를 발생시키고 그 다음에는 동일한 수의 펄스를 수신하는 수신기로도 가능합니다.
초음파 신호의 송, 수신간의 시간 격차는 양방향으로 측정됩니다. 파이프 내부의 액체가 흐르고 있지 않을 때에는 하류의 주행시간이 상류의 주행시간과 동일합니다. 액체가 흐르고 있을 때에는 하류의 주행시간은 상류의 주행시간보다 짧습니다.
상류/ 하류의 주행시간 차이는 흐르는 액체의 속도에 비례하며 그 신호가 유량의 방향을 나타냅니다.

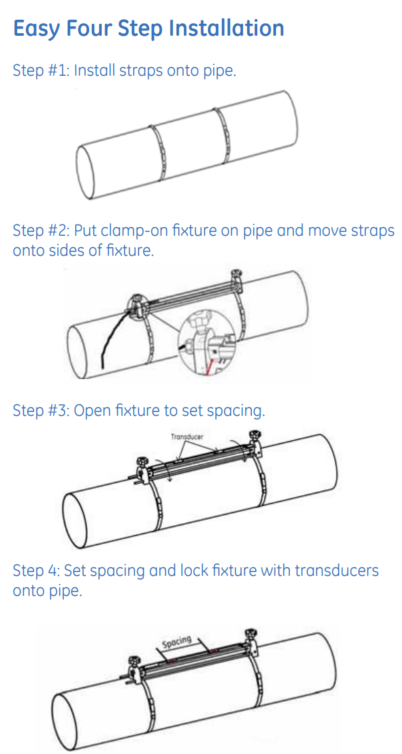

손쉬운 4단계 설치방법
손쉬운 4단계 설치가 가능한 것이 AT600의 가장 큰 장점입니다.

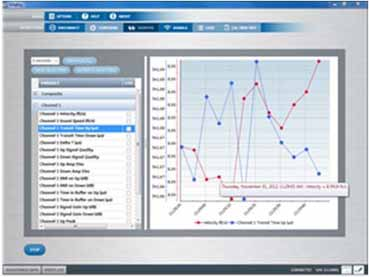

기타 옵션으로 VitalityTM PC – Interface Software
The AquaTrans AT600는 Vitality 인터페이스 프로그램을 통해 PC와 커뮤니케이션 할 수 있는 기타 옵션이 있습니다.
어플리케이션(적용)
|
식수
|
|
폐수
|
|
하수도
|
|
배출 용수
|
|
처리수
|
|
냉각 및 난방수
|
|
음료
|
|
기타 산업 폐수
|
추가적으로 제품에 대한 문의나, 견적이 필요하신 고객님들은
홈페이지, 메일, 연락처로 연락주시면 빠른 상담 도와드릴 수 있도록 하겠습니다.
항상 노력하는 에스코텍(주)가 되겠습니다. 감사합니다.
