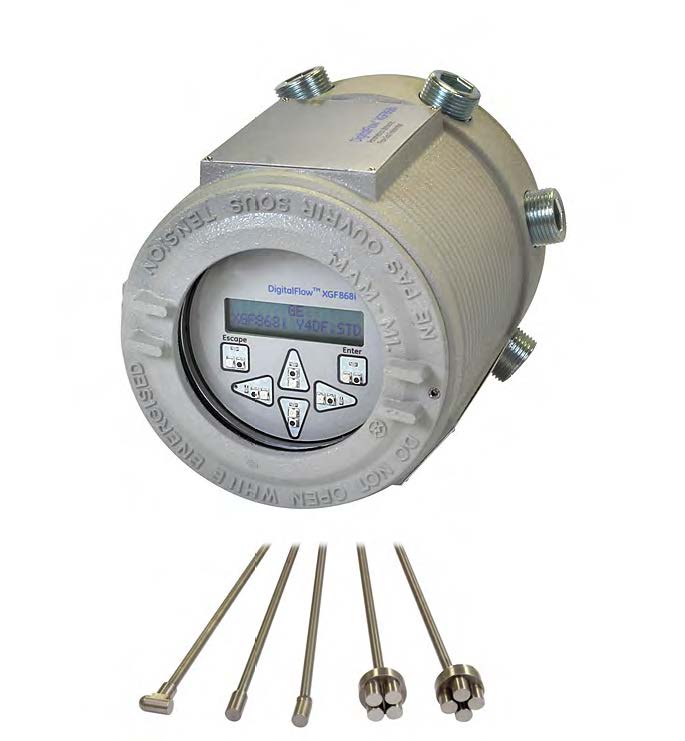

에스코텍에서 PANAMETRICS사 대리하여 판매하고 있는 기체 유량계 XGF868i 제품입니다.
유량계는 기체 또는 액체가 단위시간에 흐르는 양(체적 또는 질량)을 측정하는 계기를 뜻합니다.
기체용 초음파 유량계로, 기체의 유량을 초음파를 통해 측정하는 방식입니다.
방폭형 유량계입니다.
XGF868i 제품의 주요 특징에 대해 안내드립니다.
- 측정 속도, 체적 및 질량 유량 등이 측정 가능합니다.
- 정확한 유량 비율을 제공, 가스 구성의 독립이 가능합니다.
- 순간 평균 분자량 무게를 측정할 수 있습니다.
- 높은 속도 범위 120 m/s (394 ft/s)가 가능합니다.
- 정확한 낮은 유량 측정이 가능합니다.
- 1 - 4000 턴 다운 비율입니다.
- 1 또는 2 경로 구성 (One or two path configurations)입니다.
- 대형 파이프 교차 흐름 immunity 을 허용합니다.
- 움직이는 부분 없음, 구멍 또는 튜브 없음, 더럽거나 습기상태 조건에 내성으로 인한 최소한의 유지 보수가 필요합니다.
- 압력 강하 없습니다.
- 현장에서 입증 된 설치 기술입니다.
- 간편한 서비스를 제공합니다.

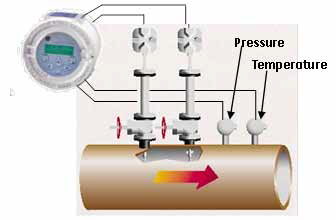

간단한 설치 과정

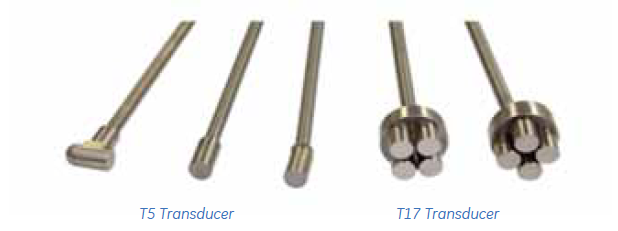

유량계 시스템은 각 채널에 대한 한 쌍의 변환기 및 삽입 메커니즘과 XGF868로 구성됩니다.
변환기는 다음과 같으며, 유량 측정용 셀의 일부로 설치될 수도 있으며, 또는 열간 또는 냉간 냉각 절차를 통해 직접 파이프에 설치될 수도 있습니다.
DigitalFlow XGF868imeter는 변환기에서 최대 300m(1,000ft) 떨어진 곳에 위치할 수 있습니다.

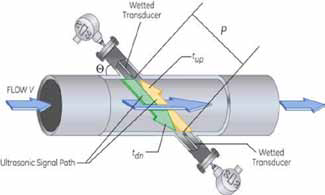

플레어 가스에 대한 최적의 기술
플레어 가스에 대한 최적의 기술인 초음파 유량 측정은, 가스의 특성과 독립적이며 유량에 어떠한 간섭도 주지 않습니다. 파이프에 설치된 전자음파 변속기는 가스를 통해 상류 및 하류로 소리의 파동을 보냅니다. 이 변속기 사이에서 전파 소요 시간의 차이를 이용하여, DigitalFlow XGF868i의 내장 컴퓨터는 고급 신호 처리 및 상관관계 감지를 통해 속도, 부피 및 질량 유량을 계산합니다.

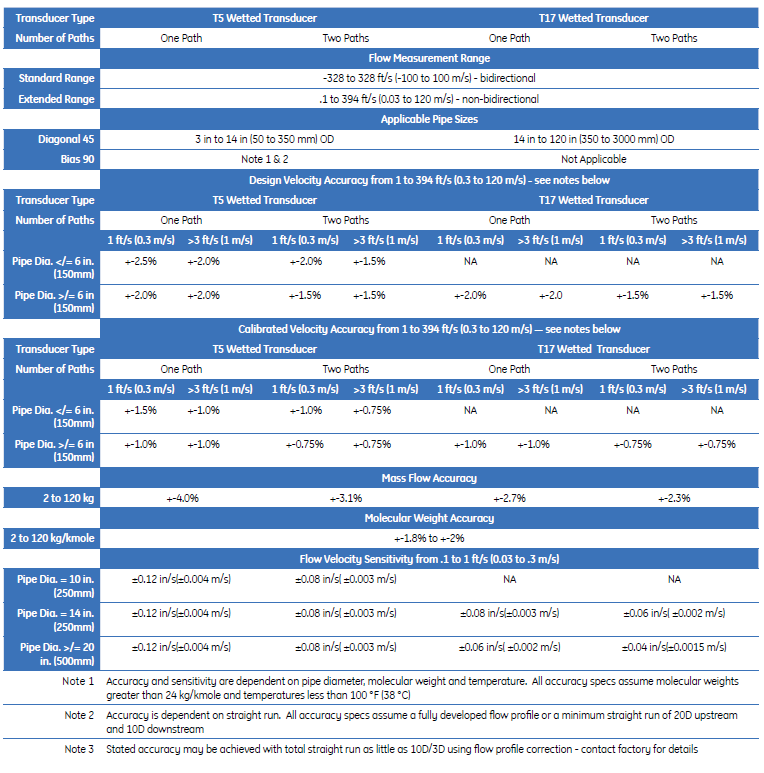

유량 정확도
제품 사양
|
배관(Pipe) 크기
|
14 in to 120 in NB ANSI (350 to 3000 mm)
|
|
유량 정확도(속도)
|
1 경로, 2 경로 (One Path Two Path)
|
|
고(높은)
유량 범위 |
±1.0 to ±394 ft/s(±0.3 to ±120 m/s) ±2.0% ±1.5%
|
|
저(낮은)
유량 범위 |
±0.1 to ±1.0 ft/s(±0.03 to ±0.3 m/s) ±0.008 ft/s(±0.002 m/s) ±0.0057 ft/s(±0.0017 m/s)
|
|
분자량 정확도
|
2 to 120 gr/gr mole ±1.8%
|
|
질량 유량 정확도
|
±2.7% ±1.9%
|
|
Repeatability
|
1 to 394 ft/s(0.3 m/s to 120 m/s)0.1 to <1.0 ft/s (0.03 to <0.3 m/s) ±0.5 to 1.0%±5 to 6% ±0.35 to 0.75%±3.5 to 4.0%
|
|
Rangeability
(전체) |
4000:1
|
어플리케이션(적용)
| 플레어 가스
- 명확한 재료 식별과 트랙 저하 또는 누설 손실을 방지
- 재료의 총 공장 처리량 계정 - 비례 제어와 증기 사용량의 비용 절감
- 불필요한 flaring 제거하여 에너지를 절약
- 오염 제어에 대한 정부 규정을 준수
|
|
벤트 가스
|
|
탄화수소 가스
|
|
바이오 가스
|
|
소화제 가스
|
추가적으로 제품에 대한 문의나, 견적이 필요하신 고객님들은
아래 홈페이지, 메일, 연락처로 연락주시면 빠른 상담 도와드릴 수 있도록 하겠습니다.
항상 노력하는 에스코텍(주)가 되겠습니다. 감사합니다.
제품 견적 및 카탈로그 요청
에스코텍(주) 영업지원부서 | Tel:031)287-9934 | 이메일:sales@scotech.co.kr
