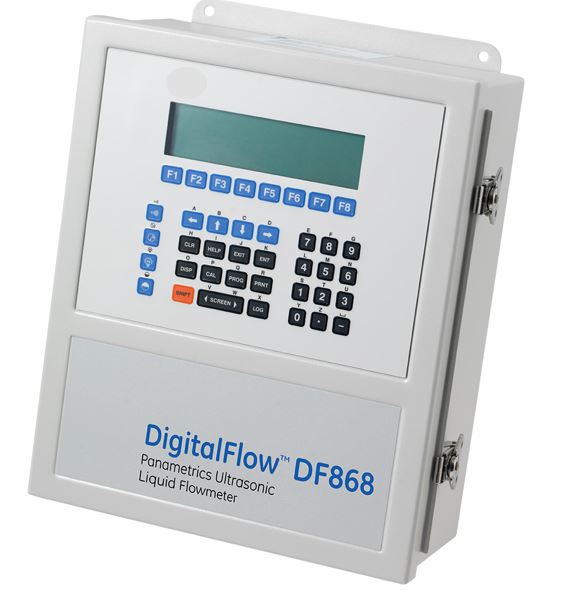

에스코텍에서 PANAMETRICS사 대리하여 판매하고 있는 액체용 초음파 유량계 DF868 제품입니다.
유량계는 기체 또는 액체가 단위시간에 흐르는 양(체적 또는 질량)을 측정하는 계기를 뜻합니다.
초음파 유량계로, 액체의 유량을 측정하는 방식입니다.
DF868 제품의 주요 특징에 대해 안내드립니다.
- 시간차 방식, 온도.점도 자동 보상(ATW) 방식입니다.
- 경제적이면서도 비해체적 유량 측정 가능합니다.
- 간단한 구성 및 설치가능합니다.
- 다양한 크기와 재질의 파이프에 작동 가능합니다.
- 이중채널/이중경로 가능합니다.
- 에너지 측정 옵션입니다.
- 대형 투과형 LCD 화면입니다.
- 유속, 유량, 에너지 흐름 속도 측정 가능합니다.
- 적산유량 및 추이 데이터 가능합니다.
트랜짓 타임 유량 측정 기법
DF868 유량계는 통과 시간 유량 측정 기술을 사용합니다. 트랜짓 타임 기술은 한 쌍의 변환기를 사용합니다. 코드화된 초음파를 송수신하는 각 변환기 유체를 통해 신호를 보냅니다.
유체가 흐를 때 다운스트림 방향의 신호 전달 시간은 업스트림 방향보다 짧습니다.
통과 시간 간의 차이는 흐름 속도에 비례합니다.
DigitalFlow DF868은 이 시간 차이를 측정하고 다음을 사용합니다
유량 및 방향을 결정하기 위해 프로그래밍된 파이프 매개변수.

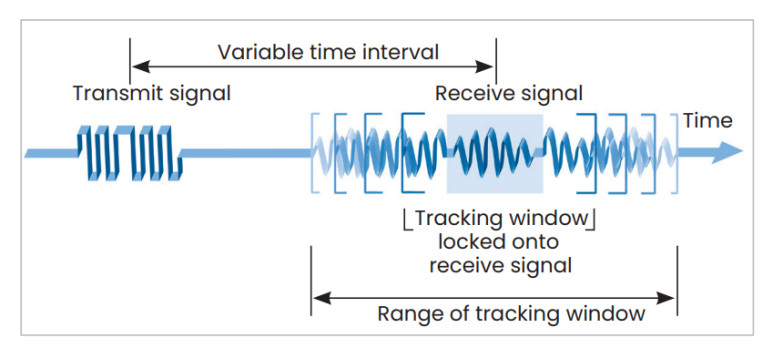

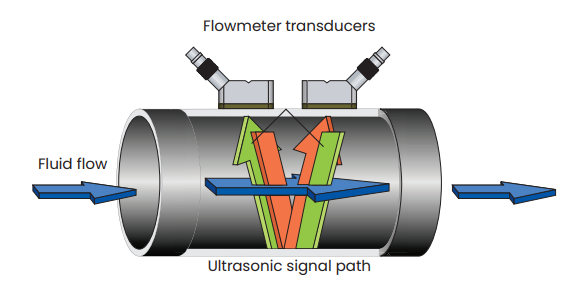

Transit-time flow measurement technique
ATW는 유체 상태가 변화할 때 정확성 보장
제품 사양
|
측정액체
|
청정수 대다수와 연행부유물 및 가스층이 섞여있는 액체 다수를 포함한 전도성 액체를 초음파를 이용하여 측정가능 함
(트랜스듀서, 측정, 정보의 반송주파수, 측정 액체 경로의 길이, 파이프 배열이 최대공극률 결정됨)
|
|
파이프 크기
|
고정식 트랜스듀서 사용: 12.7 mm ~ 7.6 m 이상
- 습식 트랜스듀서 사용: 25.4 mm ~ 5 m 이상
- 측정 가능한 파이프 벽 최대 두께 76.2 mm이프 재질
(모든 금속과 대부분의 플라스틱 파이프에서 측정 가능 합니다.
콘크리트 및 합성재질 및 심하게 부식되거나 lined 파이프는 SCOTECH과 상의 하세요.)
|
|
측정 정확도
(유속) |
±0.5% 측정 오차범위 (처리교정을 통해 얻을 수 있는 값)
- 건식 유량계 일반 측정 정확도(유속) : Pipe ID>150 mm: 측정값의 ±1% ~ 2% 오차범위,
Pipe ID<150 mm: 측정값의 ±2% ~ 5% 오차범위
|
|
습식 유량계
일반 측정 정확도
|
유속)측정값의 ±1% 오차범위
(파이프 크기, 설치, 측정이 단방향/양방향일 때에
따라서 측정 정확도가 달라집니다.)
|
|
측정범위(양방향)
|
–12.2 ~ 12.2 m/s
|
|
확장성 (전체)범위
|
400:1
(본 사양은 완전히 발달한 유량 분석 곡선 (주로 직선 파이프를 흐르는 상류 지름의 10배와 하류 지름의 5배) 및 0.3 m/s보다 큰 유속을 전제로 합니다.)
|
|
측정 변수
|
유량, 유속, 적산유량
|
|
전기적 사양
|
특허 인증 기술 Correlation Transit-Time 모드를 사용하여 유체 측정
|
|
외함 표준 사양
|
에폭시 피막 알루미늄 재질의 내후성 타입, 4X/IP66 Class I, Division 2, Groups A,B,C&D (선택 사양: 스텐레스강, 유리섬유, 방폭형, 내화형)
|
|
치수 (표준 사양)
|
표준 사양: 무게 11 lb (5 kg), 크기(h x w x d) 362 mm x 290 mm x 130 mm
|
|
채널
|
표준 사양 - 단독 채널
선택 사양: 이중채널 - 2개의 파이프 용도 및 이중경로에서의 평균값 측정 용도
|
|
디스플레이
|
2개의 독립 소프트웨어로 설정 가능한 64x128 pixel, 투과형 LCD 디스플레이
|
|
키패드
|
터치식 39키패드
|
|
전원 공급
|
표준 사양 - 100 ~ 130 VAC, 50/60 Hz 및 200 ~ 265 VAC, 50/60 Hz
선택 사양 : 12 ~ 28 VDC, ±5% 오차범위
|
|
전력 소비
|
최대 20 W
|
|
작동온도
|
-20°C ~ 55°C
|
|
선택 사양 입력/출력
|
이하에 제시된 입/출력판의 다양한 조합에 사용 가능한
여섯 개의 slot이 추가로 제공됩니다. (자세한 세부 선택 사양은 에스코텍과 협의 하십시요.)
|
|
디지털 인터페이스
|
- 표준 사양: RS232
- 선택 사양: RS485 (멀티사용)
- 선택 사양: Modbus® RTU
- 선택 사양: Modbus TCP
- 선택 사양: OPC 서버
- 선택 사양: Ethernet
|
|
저장 기능
|
43,000 유량 데이터 포인트 이상 저장 능력 (직선 및/또는 선형 타입)
|
어플리케이션(적용)
|
폐수
|
|
냉각/난방수
|
|
초순수 (超純水) 및 초고순도액체
|
|
물/글리콜 (glycol) 용액
|
|
원유
|
|
정제 탄화수소
|
|
경유 및 연료유
|
|
윤활유
|
|
화학약품
|
|
음료
|
|
기타 액체
|
추가적으로 제품에 대한 문의나, 견적이 필요하신 고객님들은
홈페이지, 메일, 연락처로 연락주시면 빠른 상담 도와드릴 수 있도록 하겠습니다.
항상 노력하는 에스코텍(주)가 되겠습니다. 감사합니다.
