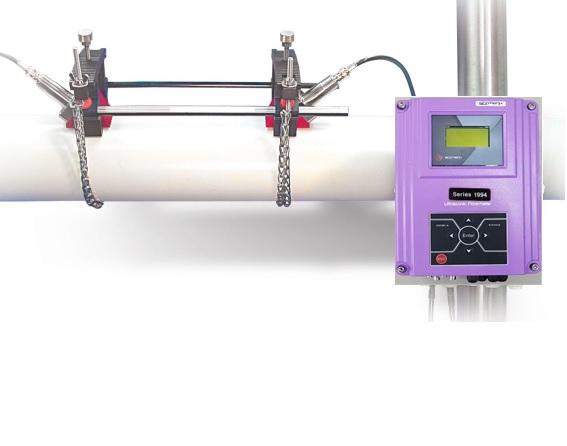

에스코텍의 액체 유량계 Series 1994 제품입니다.
유량계는 기체 또는 액체가 단위시간에 흐르는 양(체적 또는 질량)을 측정하는 계기를 뜻합니다.
액체 유량계로, 액체의 유량을 센서를 통해 측정하는 방식입니다.
Series 1994 제품의 주요 특징에 대해 안내드립니다.
- 경제적인 비 침습 유량 측정이 가능합니다.
- 설치 및 설치가 매우 간단합니다.
- 광범위한 파이프 크기 및 재질에 적합합니다.
- 라이닝 파이프에 적합합니다.
- 속도, 체적 및 유량 출력이 가능합니다.
- 외형이 스마트하고, 경량이며, 부피가 적으므로 설치가 용이합니다.
- 빠른 응답시간 및 안정되고 정확한 유량측정 방식입니다.
- 시간차 방식, 온도.점도 자동 보상(ATW) 방식입니다.

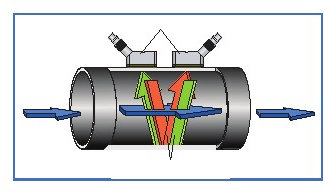

작동원리
Transit Time(초음파 전달 시간차법), Share Wave Beam을 이용하여 작동 됩니다.
센서 부분
외벽 부착식 센서로 SS체인 또는 스트랩, 용접, 자석식 고정용을 통해 부착됩니다.
제품 사양
|
측정 유체
|
청정수 대다수와 전도성 액체 측정 가능
|
|
파이프 크기
|
15 mm~7.6m 이상
|
|
파이프 재질
|
모든 금속과 대부분의 플라스틱 파이프에서 측정이 가능
|
|
유량 측정 (유속)
|
0.5% 측정 오차범위 (교정을 통해 얻을 수 있는 값)
|
|
재현성
|
측정 판독값의 ±0.2%
|
|
측정범위 (양방향)
|
–12.2 ~ 12.2 m/s
|
|
확장성 (전체)
|
400:1
|
|
측정 변수
|
유량, 유속, 적산유량
|
|
외함
|
에폭시 피막 알루미늄 재질의 내후성 타입 4X/IP67
|
|
치수
|
250 x 190 x 90 mm(h x w x d)
|
|
채널
|
1 채널
|
|
디스플레이 기능
|
Graphic LCD (128 x 64 pixels)
|
|
키패드
|
6버튼 키패드 내장
|
|
전원 공급
|
평균 사양: 85 ~ 265 VAC, 50/60 Hz, 선택 사양: 12 ~ 28 VDC, ± 5%
|
|
전력 소비
|
최대 10W
|
|
작동온도
|
–20°C ~ 55°C
|
|
보관가능온도
|
–40°C ~ 70°C
|
|
표준 사양 입력/출력
|
0/4 ~ 20 mA, RS485, Modbus, Pulse(Total), Alarm
|
|
저장기능
|
SD Card
|
어플리케이션(적용)
|
식수
|
|
폐수
|
|
하수도
|
|
배출 용수
|
|
처리수
|
|
냉각 및 난방 수
|
|
음료
|
|
기타 산업 폐수
|
추가적으로 제품에 대한 문의나, 견적이 필요하신 고객님들은
홈페이지, 메일, 연락처로 연락주시면 빠른 상담 도와드릴 수 있도록 하겠습니다.
항상 노력하는 에스코텍(주)가 되겠습니다. 감사합니다.
제품 견적 및 카탈로그 요청
에스코텍(주) 영업지원부서 | Tel:031)287-9934 | 이메일:sales@scotech.co.kr
